Giải pháp Giám sát Áp suất Phòng: An Toàn và Hiệu Quả với DwyerOmega

1. Màn hình giám sát áp suất phòng và trạng thái phòng là gì?

Áp suất chênh lệch giữa hai phòng đóng vai trò quan trọng trong việc ngăn chặn bụi, hạt và mầm bệnh xâm nhập hoặc thoát ra khỏi một không gian. Tùy thuộc vào mối quan hệ giữa các phòng, một phòng sẽ được duy trì dưới áp suất dương hoặc âm so với phòng kia. Mối quan hệ áp suất dương-âm này là nguyên lý cốt lõi đằng sau các phòng sạch (clean rooms) và phòng cách ly (isolation rooms). Để đảm bảo mối quan hệ áp suất chênh lệch được duy trì, việc sử dụng thiết bị đo lường là điều bắt buộc.

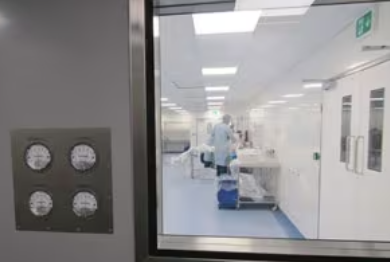

Trước đây, các máy đo áp suất và đồng hồ đo áp suất vi sai đã được sử dụng để giám sát áp suất giữa các phòng. Trong một số trường hợp, việc xác minh còn bao gồm giám sát lưu lượng khí. Vì không khí di chuyển từ không gian áp suất cao đến không gian áp suất thấp, mối quan hệ áp suất dương/âm có thể được xác minh bằng cách giám sát lưu lượng khí. Theo thời gian, các hệ thống tự động hóa tòa nhà (BAS) phức tạp hơn đã được phát triển, đòi hỏi nâng cấp từ một đồng hồ đo đơn giản lên các màn hình giám sát phòng tích hợp với bộ điều khiển BAS.

2. Màn hình giám sát áp suất phòng và Màn hình giám sát trạng thái phòng

Màn hình giám sát áp suất phòng là các thiết bị đo, hiển thị và truyền tín hiệu áp suất chênh lệch giữa phòng cách ly/phòng sạch và phòng đệm (anteroom - phòng nhỏ ngay bên ngoài phòng quan trọng). Chúng giao tiếp với hệ thống BAS thông qua đầu ra analog (4-20 mA, 0-5 V, v.v.) hoặc giao tiếp BACnet/Modbus®. Hệ thống BAS sau đó sẽ điều chỉnh lượng khí cung cấp cho phòng sạch hoặc phòng cách ly để duy trì áp suất chênh lệch mong muốn với phòng đệm.

Các màn hình giám sát áp suất phòng thường chỉ cung cấp các tính năng đo, hiển thị và báo động áp suất. Tuy nhiên, chúng cũng có thể bao gồm đầu vào công tắc cửa để cảnh báo nhân viên khi cửa bị mở quá lâu.

Màn hình giám sát trạng thái phòng cũng giám sát áp suất chênh lệch giữa các phòng đệm và phòng cách ly/phòng sạch, nhưng chúng cung cấp chức năng bổ sung. Màn hình giám sát trạng thái phòng không chỉ giám sát áp suất mà còn có khả năng giám sát các biến số phòng bổ sung như số lần thay đổi không khí mỗi giờ (ACH), độ ẩm tương đối, nhiệt độ, trạng thái cửa và các áp suất phòng bổ sung.

Vì màn hình giám sát trạng thái phòng có khả năng giám sát nhiều hơn một phép đo áp suất chênh lệch, chúng có thể giám sát nhiều phòng cùng lúc. Màn hình giám sát trạng thái phòng nhận đầu vào từ cảm biến analog hoặc BACnet để hiển thị và báo động các thông số bổ sung này.

Cả màn hình giám sát trạng thái phòng và màn hình giám sát áp suất phòng đều có thể có báo động âm thanh, thay đổi màu màn hình LCD, chỉ báo trạng thái đèn LED, chỉ báo trạng thái đèn cạnh hoặc kết hợp đèn trạng thái và cảnh báo âm thanh để cho biết tình trạng phòng.

Dưới đây là so sánh sự khác biệt giữa màn hình giám sát áp suất phòng và màn hình giám sát trạng thái phòng:

3. Màn hình giám sát phòng được sử dụng ở đâu?

Màn hình giám sát áp suất phòng và trạng thái phòng, đôi khi được nhóm chung dưới thuật ngữ “màn hình giám sát phòng”, đều được sử dụng trong các ứng dụng quan trọng yêu cầu giám sát áp suất thấp. Các ứng dụng phổ biến bao gồm:

• Khu vực sản xuất bán dẫn
• Khu vực sản xuất và pha chế dược phẩm
• Phòng cách ly bệnh viện (phòng cách ly lây nhiễm qua đường không khí - AIIR)
• Phòng sạch
• Phòng khám nha khoa
• Phòng y tế trường học

Thực tế, với các sự kiện toàn cầu gần đây, cả màn hình giám sát áp suất phòng và màn hình giám sát trạng thái phòng ngày càng trở nên phổ biến hơn trong các cơ sở chăm sóc sức khỏe. Hướng dẫn của ASHE (Hiệp hội Kỹ sư Chăm sóc Sức khỏe Hoa Kỳ), Health Care Facilities Ventilation Controls and Guidelines for Management of Patients with Suspected or Confirmed SArRS-CoV-2 (COVID-19), cung cấp các khuyến nghị cho các phòng cách ly lây nhiễm qua đường không khí.

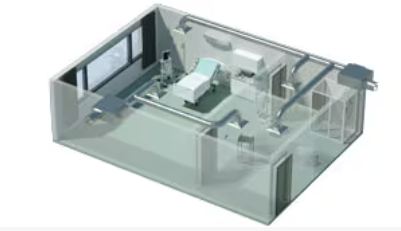

Trong các khuyến nghị của mình, ASHE nêu rõ rằng AIIR phải ở dưới áp suất âm và đáp ứng 6-12 lần thay đổi không khí mỗi giờ tùy thuộc vào thiết kế tòa nhà và tiêu chí phòng. Ngoài ra, không khí từ các phòng cách ly nên được thải ra ngoài qua bộ lọc HEPA nếu được tuần hoàn hoặc đến các khu vực không có người ở bên ngoài cơ sở chăm sóc sức khỏe. Ngoài ra, Tiêu chuẩn 170 của ASHRAE, Ventilation of Health Care Facilities cung cấp các hướng dẫn tuân theo các yêu cầu thiết kế của CDC cho phòng cách ly lây nhiễm qua đường không khí (AII hoặc AIIR):

• Sử dụng phòng áp suất âm với việc giám sát chặt chẽ hướng luồng khí bằng máy đo áp suất hoặc các chỉ thị trực quan tạm thời hoặc được lắp đặt trong phòng khi cửa đóng.
• Các tính năng kỹ thuật của phòng áp suất âm bao gồm:

Áp suất chênh lệch 2.5 Pa (0.01 inches cột nước)

Tối thiểu 6 ACH (lần thay đổi không khí mỗi giờ) đối với các cơ sở hiện có, lớn hơn hoặc bằng 12 ACH đối với các khu vực đang được cải tạo hoặc xây dựng mới.

Không khí từ các phòng áp suất âm và phòng điều trị được thải trực tiếp ra ngoài nếu có thể.

Các yêu cầu thiết kế này có thể được đáp ứng bằng cách sử dụng màn hình giám sát trạng thái phòng được kết nối với các cảm biến ngoại vi đo áp suất, lưu lượng khí hoặc độ ẩm trong phòng cách ly lây nhiễm qua đường không khí.

Cuối cùng, hướng dẫn của ASHRAE về việc mở cửa lại trường học an toàn cung cấp các yêu cầu thiết kế mới cho các cơ sở giáo dục. Các yêu cầu thiết kế mới áp dụng cho các tòa nhà mới và cải tạo. Chúng bao gồm:

• Tiêu chí thiết kế nhiệt độ và độ ẩm

Lớp học mùa đông – Duy trì 72°F và 40-50% RH

Lớp học mùa hè – Duy trì 75°F và 50-60% RH

• Tiêu chí thiết kế thông gió

Tuân theo tiêu chuẩn ASHRAE 62.1

Tăng lượng khí ngoài trời lên tối đa

Vô hiệu hóa kiểm soát theo yêu cầu

Sử dụng cảm biến chất lượng không khí ngoài trời để biết thông tin ô nhiễm ngoài trời.

• Hướng dẫn thiết kế cho phòng y tế trường học như phòng cách ly lây nhiễm qua đường không khí (AIIRs). Phòng y tế trường học được thiết kế theo Tiêu chuẩn ASHRAE 170 và bao gồm màn hình giám sát trạng thái phòng hoặc màn hình giám sát áp suất phòng.

4. Các giải pháp giám sát của DwyerOmega

Để đáp ứng các yêu cầu nghiêm ngặt về giám sát áp suất và trạng thái phòng, DwyerOmega cung cấp một loạt các thiết bị chất lượng cao, có thể tích hợp vào nhiều hệ thống khác nhau:

• Đồng hồ Magnehelic® Series 2000: Các model như 2000-300MM và 2000-60PA là lựa chọn trực quan để giám sát áp suất chênh lệch giữa các phòng. Chúng cung cấp khả năng đọc trực tiếp, đáng tin cậy mà không cần nguồn điện.
• Bộ điều khiển áp suất chênh lệch Digihelic® Series DHC: Là một màn hình giám sát áp suất phòng hiệu quả, Series DHC là thiết bị 3 trong 1 với màn hình kỹ thuật số, công tắc rơle điều khiển và bộ truyền tín hiệu với cả đầu ra dòng và điện áp. Kết hợp ba tính năng này giúp giảm số lượng thiết bị cần thiết, tiết kiệm chi phí và thời gian lắp đặt. Các đơn vị Series DHC đạt độ chính xác 1.5% hoặc tốt hơn ở các dải đo cực thấp và độ chính xác 0.5% đối với các dải đo từ 1 in w.c. trở lên.
• Màn hình giám sát trạng thái phòng quan trọng StabiliSENSE™ Series RSMC: Series RSMC là lý tưởng cho các ứng dụng áp suất chênh lệch thấp như phòng cách ly lây nhiễm qua đường không khí. Nó không chỉ giám sát áp suất chênh lệch giữa phòng cách ly và phòng đệm/hành lang mà còn giám sát độ ẩm tương đối, lưu lượng khí và thậm chí cả trạng thái cửa.
• Bộ truyền tín hiệu áp suất Series 629C: Các model như 629C-05-CH-P2-E5-S1 và 629HLP-06-P2-S1 cung cấp tín hiệu 4-20 mA cho việc giám sát áp suất khí một cách chính xác và liên tục, đặc biệt phù hợp cho các hệ thống HVAC phức tạp của phòng sạch và phòng cách ly.
• Công tắc áp suất chênh lệch ADPS Series: Các model như ADPS-03-2-N-C, ADPS-05-2-N-C, và ADPS-08-2-N-C cung cấp khả năng kiểm soát áp suất đáng tin cậy, giúp phát hiện sớm các sự cố hoặc áp suất vượt ngưỡng.
• Cảm biến nhiệt độ và độ ẩm RHP Series: Với các model như RHP-3N44-LCD, RHPX-2SDA0-00, RHP-3D11, RHP-3S22, RHPLC-3N11, RHPLC-3N22, và RHP-3D11, chúng giúp kiểm soát nhiệt độ và độ ẩm trong phòng, đảm bảo môi trường lý tưởng cho các ứng dụng nhạy cảm.
• Cảm biến vận tốc khí IEF Series: Các model như IEF-SN-10 và IEF-LN-10 có thể được sử dụng để giám sát vận tốc luồng khí, một yếu tố quan trọng trong việc duy trì ACH chính xác trong phòng sạch và phòng cách ly.
• Bộ truyền tín hiệu nhiệt độ BTT Series: Các model như BTT-D06-1 và BTT-I06-1 có thể được sử dụng để giám sát nhiệt độ trong các ứng dụng liên quan.
• Bộ điều khiển nhiệt độ/độ ẩm MSX Series: Các model như MSX-W10-PA, MSX-W10-PA-LCD, MSX-W12-PA, MSX-W13-PA cung cấp giải pháp tích hợp để kiểm soát và hiển thị nhiều thông số môi trường quan trọng.
• Công tắc dòng chảy WFS-1001-H: Dù không trực tiếp liên quan đến áp suất phòng, nó có thể được dùng trong các hệ thống phụ trợ như giám sát dòng nước giải nhiệt cho thiết bị trong phòng sạch.
• Các sản phẩm khác: Các sản phẩm như CDT-2N40, CMT200, DEI-2288NE, GSTA-C, KTM-800-50, PFT-HAN-B611-S, RT-3000-P, SL-2000-P, T6865H2WB, TFM428KNM/U, VC6013AJC1000T, VC6013APC1000T cũng là một phần trong danh mục sản phẩm đa dạng của DwyerOmega, có thể đáp ứng các nhu cầu cụ thể khác trong hệ thống quản lý môi trường.

5. Chuẩn bị cho sự an toàn của không gian quan trọng – DLK đồng hành cùng bạn

Việc kiểm tra và hiệu chuẩn định kỳ hệ thống giám sát áp suất phòng là vô cùng quan trọng để đảm bảo an toàn và tuân thủ các quy định. DLK – nhà phân phối chính thức của DwyerOmega tại Việt Nam – sẵn sàng hỗ trợ bạn với:

• Kho sẵn hàng các model phổ biến như 2000-60PA, 629C-05-CH-P2-E5-S1, ADPS-08-2-N-C, IEF-LN-10, RHPX-3SDA0-00, MSX-W12-PA…
• Tư vấn kỹ thuật tận nơi – hỗ trợ chọn đúng sản phẩm phù hợp ứng dụng.
• Hỗ trợ lắp đặt, hiệu chuẩn, bảo trì định kỳ.

6. Liên hệ hỗ trợ kỹ thuật

Nếu bạn đang tìm kiếm giải pháp giám sát áp suất và trạng thái phòng cho phòng sạch, phòng cách ly hoặc các hệ thống kiểm soát môi trường quan trọng khác – đội ngũ kỹ sư tại DLK luôn sẵn sàng hỗ trợ.
