ADPS-03-2-N-C – Công tắc áp suất vi sai ngưỡng thấp cho HVAC

Ngày đăng: 23/07/2025

1. Giới thiệu công tắc áp suất vi sai ADPS-03-2-N-C

ADPS-03-2-N-C là một trong những model thuộc dòng Adjustable Differential Pressure Switch (ADPS) của thương hiệu Dwyer Instruments – Hoa Kỳ, được thiết kế để phát hiện chênh lệch áp suất giữa hai điểm và kích hoạt công tắc ngõ ra khi đạt đến ngưỡng cài đặt.

Thiết bị này đặc biệt phù hợp với các hệ thống HVAC yêu cầu giám sát áp suất chênh lệch ở mức thấp, ví dụ như qua bộ lọc gió (filter), trong ống gió, hoặc giám sát áp suất phòng sạch.

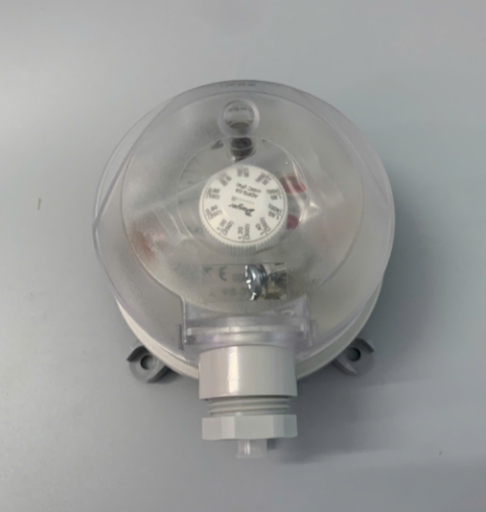

Giới thiệu công tắc áp suất vi sai ADPS-03-2-N-C

2. Thông số kỹ thuật model ADPS-03-2-N-C

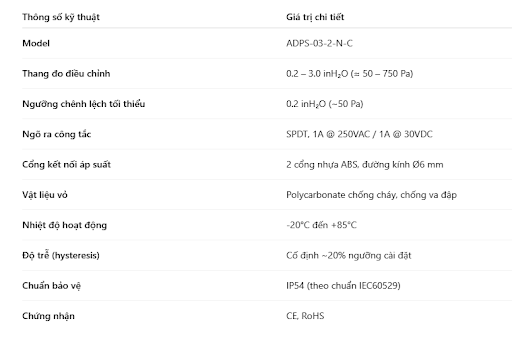

Thông số kỹ thuật model ADPS-03-2-N-C

3. Ứng dụng công tắc vi sai áp suất ADPS-03-2-N-C

Với thang đo ngưỡng thấp và thiết kế nhỏ gọn, ADPS-03-2-N-C là lựa chọn lý tưởng để sử dụng trong các hệ thống HVAC dân dụng – công nghiệp:

Hệ thống HVAC (AHU – FCU)

Giám sát áp suất chênh lệch qua bộ lọc gió (air filter): cảnh báo khi lọc bẩn hoặc tắc, giúp bảo trì đúng thời điểm.
Kiểm tra áp suất giữa ống gió cấp và hồi để đánh giá hiệu suất hệ thống.

Phòng sạch, nhà máy dược – điện tử

Đảm bảo áp suất dương hoặc âm giữa các khu vực phòng sạch.
Cảnh báo tức thời khi xảy ra rò rỉ hoặc sai lệch áp suất, ảnh hưởng đến tiêu chuẩn ISO/GMP.

Hệ thống thông gió tầng hầm, gara

Giám sát áp lực quạt hút khói, hệ thống PCCC.
Điều khiển đóng/ngắt quạt khi áp suất vượt ngưỡng cho phép.

Các ứng dụng công nghiệp nhẹ

Phát hiện tắc nghẽn trong đường ống khí, ống dẫn.
Giám sát hệ thống lọc khí, xử lý bụi công nghiệp.

4. Ưu điểm nổi bật của ADPS-03-2-N-C

Đo được áp suất cực thấp (từ 50 Pa)

Đáp ứng tốt cho các hệ thống yêu cầu chênh áp nhỏ nhưng cần cảnh báo nhanh và chính xác.

Cài đặt ngưỡng đơn giản, chính xác

Núm điều chỉnh ngưỡng tích hợp sẵn trên thân thiết bị, dễ dàng thao tác mà không cần thiết bị phụ trợ.

Công tắc SPDT tin cậy

Ngõ ra dạng tiếp điểm khô SPDT, dễ đấu nối vào tủ điều khiển, PLC hoặc thiết bị báo động – còi – đèn.

Thiết kế nhỏ gọn – chống va đập

Vỏ nhựa PC chịu lực, chống cháy, lắp được trên tường, tủ điện, khung AHU,... rất linh hoạt.

Giá thành hợp lý – độ bền cao

Sản phẩm tối ưu giữa chất lượng và chi phí, đặc biệt bền bỉ trong điều kiện làm việc HVAC, không cần bảo trì thường xuyên.

5. Hướng dẫn lắp đặt công tắc vi sai ADPS-03-2-N-C

Bước 1: Chọn vị trí lắp đặt

Gắn công tắc lên tường hoặc khung kỹ thuật gần vị trí cần giám sát áp suất.
Tránh vị trí rung động hoặc tiếp xúc trực tiếp với nước/ẩm.

Bước 2: Kết nối cổng áp suất

Kết nối ống khí từ điểm “High” và “Low” vào đúng cổng tương ứng trên thiết bị.
Sử dụng ống dẫn khí Ø6 mm chịu áp suất thấp.

Bước 3: Cài đặt ngưỡng

Xoay núm điều chỉnh để chọn giá trị áp suất mong muốn (trong khoảng 50 – 750 Pa).
Có thể dùng đồng hồ đo để hỗ trợ cài ngưỡng chính xác hơn.

Bước 4: Đấu nối điện

Kết nối 3 chân SPDT (Common, NO, NC) vào hệ thống điều khiển hoặc thiết bị cảnh báo.
Kiểm tra hoạt động bằng cách tạo chênh áp thử và quan sát tín hiệu chuyển mạch.
