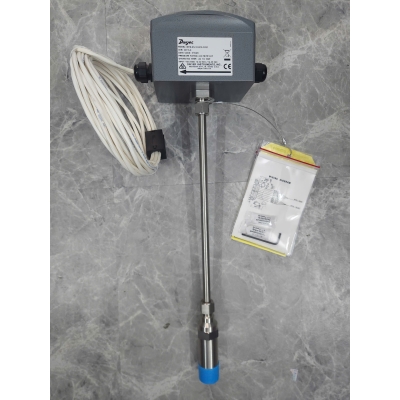

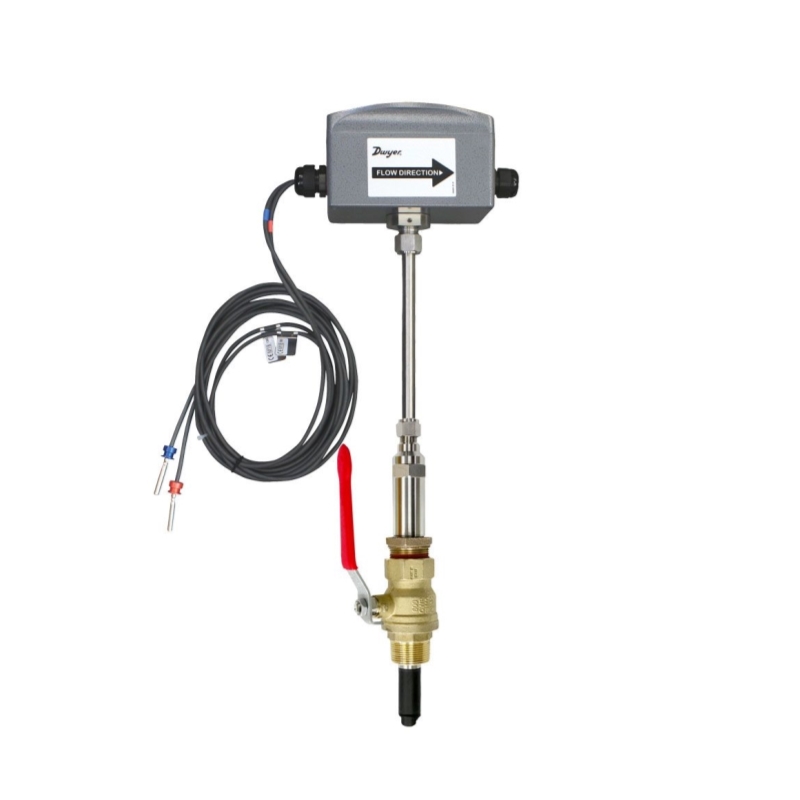

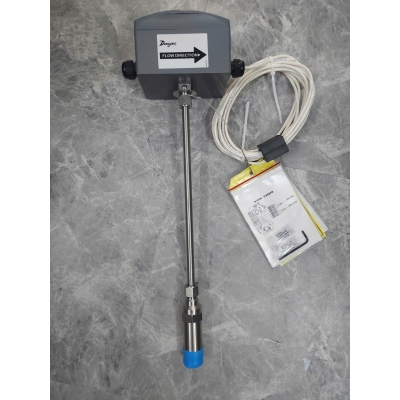

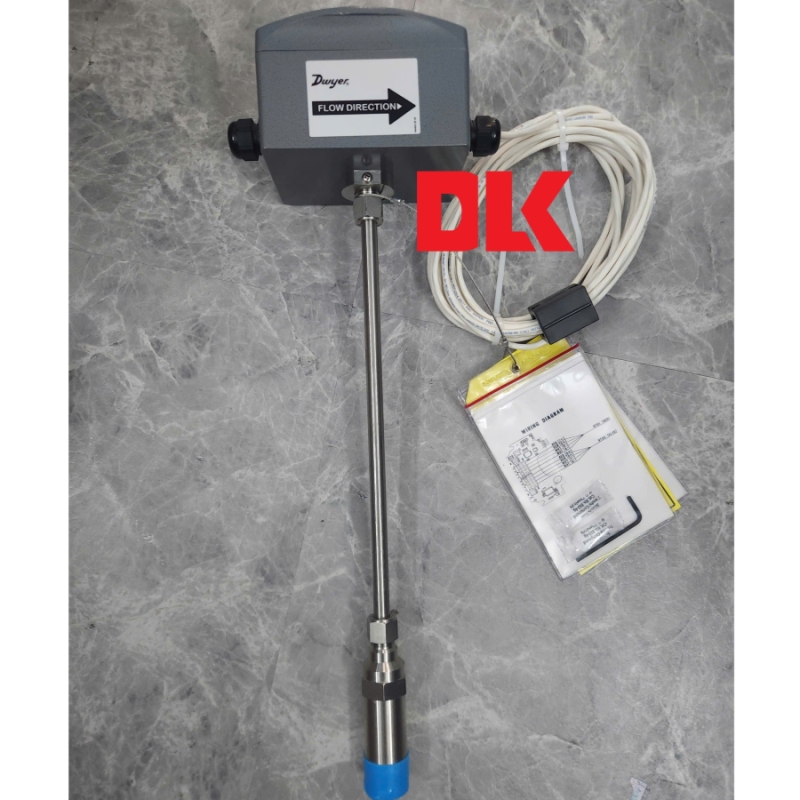

SERIES IEFB - SERIES A-IEF |
BỘ PHÁT LƯU LƯỢNG ĐIỆN TỪ KIỂU CẮM, CẢM BIẾN LƯU LƯỢNG DẠNG CẮM , THIẾT BỊ ĐO LƯU LƯỢNG, MÀN HÌNH TỪ XA CHO DÒNG IEF VÀ IEFB |
|
Đặc tính |
Mô tả |
|
Dịch vụ |
Chất lỏng dẫn điện sạch hoặc bẩn, không phủ lớp |
|
Phạm vi |
0 đến 20 ft/s (0 đến 6 m/s). Đối với lưu lượng >10 ft/s (3 m/s), chọn tùy chọn -CC |
|
Vật liệu tiếp xúc |
Trục/thân: Thép không gỉ 316 SS; Điện cực: 316 SS; Nắp điện cực: Polymer/polystyrene; O-ring: Silicone; Ống nhiệt: 304 SS |
|
Độ chính xác BTU |
Đơn vị độ chính xác cao: Lớp 2 (2 đến 20 ft/s); Đơn vị độ chính xác tiêu chuẩn: Lớp 3 (6.5 đến 20 ft/s) |
|
Độ chính xác cảm biến lưu lượng |
Độ chính xác cao: ±0.5% số đọc, ±1% (2 đến 20 ft/s); Độ chính xác tiêu chuẩn: ±1% FS |
|
Độ chính xác nhiệt độ |
Lớp B ±(0.30 + 0.005*t)°C theo EN60751 |
|
Độ chính xác chênh lệch nhiệt độ |
Et = ±[0.5 +3*(Delta)(Theta)min/(Delta)(Theta)] % |
|
Độ chính xác máy tính |
Ec = ±[0.5 +(Delta)(Theta)min/(Delta)(Theta)] % |
|
Bù nhiệt độ |
140 đến 220°F, lỗi < 2% trong khoảng ±30°F; 40 đến 70°F, lỗi < 2% trong khoảng ±10°F |
|
Giới hạn nhiệt độ |
Môi trường: -20 đến 160°F; Quy trình: 15 đến 250°F; Lưu trữ: -40 đến 185°F |
|
Kết nối quy trình |
Lưu lượng kế: 1" NPT hoặc BSPT; Ống nhiệt: (2) 1/2" NPT hoặc BSPT |
|
Giới hạn áp suất |
400 psi (27.6 bar) @ 100°F |
|
Tổn thất áp suất |
< 0.1 psi ở 12 ft/s trong ống 4" |
|
Đầu ra |
Analog, Xung/Tần số, Cảnh báo |
|
Yêu cầu nguồn |
12-42 VDC, 12-36 VAC |
|
Kết nối điện |
Khối đầu nối có thể tháo rời, nhiều tùy chọn ống dẫn |
|
Màn hình hiển thị |
LCD đồ họa 2 x 2" có đèn nền |
|
Độ dẫn điện |
>20 microsiemens |
|
Vật liệu vỏ |
Nhôm đúc phủ bột |
|
Chỉ số bảo vệ vỏ |
NEMA 6P (IP68) hoặc NEMA 4X (IP66) |
|
Phê duyệt cơ quan |
BTL |
|
Tùy chọn giao tiếp |
BACnet MS/TP hoặc Modbus RTU |
|
Vật liệu ống áp dụng |
Thép carbon, SS, đồng, UPVC, PVDF, v.v. |
|
Kích thước ống áp dụng |
4 đến 36" (100 đến 900 mm) |
|
Yêu cầu chiều dài đường kính |
>10 đầu vào, >5 đầu ra |
|
Độ ẩm tương đối |
10 đến 90% không ngưng tụ |
|
Trở kháng đầu ra |
4 đến 20 mA: 536 Ω; 10V: 1.27k Ω |
