Cách chọn dải đo mmH₂O cho đồng hồ chênh áp

mmH₂O là gì?

mmH₂O (millimetre of water column) là đơn vị áp suất thường được sử dụng để đo các mức áp suất thấp hoặc chênh lệch áp suất.

Đơn vị này thường xuất hiện trong các ứng dụng như hệ thống HVAC, thông gió, AHU, lọc gió, quạt và phòng sạch.

Do chênh áp trong các hệ thống này thường tương đối thấp, các loại đồng hồ đo chênh áp mmH₂O được sử dụng để theo dõi và kiểm soát sự thay đổi áp suất trong quá trình vận hành.

Dải đo mmH₂O của đồng hồ chênh áp là gì?

Dải đo là khoảng giá trị mà đồng hồ có thể đo và hiển thị. Ví dụ, đồng hồ có dải đo 0–200 mmH₂O có thể được sử dụng để theo dõi chênh áp trong phạm vi từ 0 đến 200 mmH₂O.

Dwyer Series 2000 có nhiều lựa chọn dải đo theo mmH₂O, giúp người sử dụng lựa chọn model phù hợp với điều kiện thực tế của từng hệ thống.

Cách chọn dải đo mmH₂O phù hợp

1. Xác định ứng dụng

Trước tiên cần xác định đồng hồ được sử dụng cho mục đích nào:

• Đo chênh áp HVAC
• Giám sát AHU
• Kiểm tra chênh áp lọc gió
• Đo áp suất quạt và blower
• Giám sát áp suất đường ống gió
• Kiểm soát chênh áp phòng sạch

Việc xác định đúng ứng dụng giúp khoanh vùng dải đo và model phù hợp.

2. Xác định chênh áp thực tế

Thông số chênh áp có thể được lấy từ bản vẽ thiết kế, catalogue thiết bị, thông số của AHU, quạt, bộ lọc hoặc kết quả đo thực tế.

Ví dụ, nếu hệ thống thường hoạt động trong khoảng 80–150 mmH₂O, có thể xem xét model có dải đo bao phủ được khoảng giá trị này.

3. Xác định chênh áp tối đa

Sau khi biết mức chênh áp vận hành thông thường, cần xác định giá trị tối đa mà hệ thống có thể đạt tới.

Thông tin này giúp tránh lựa chọn model có dải đo quá thấp so với điều kiện vận hành thực tế.

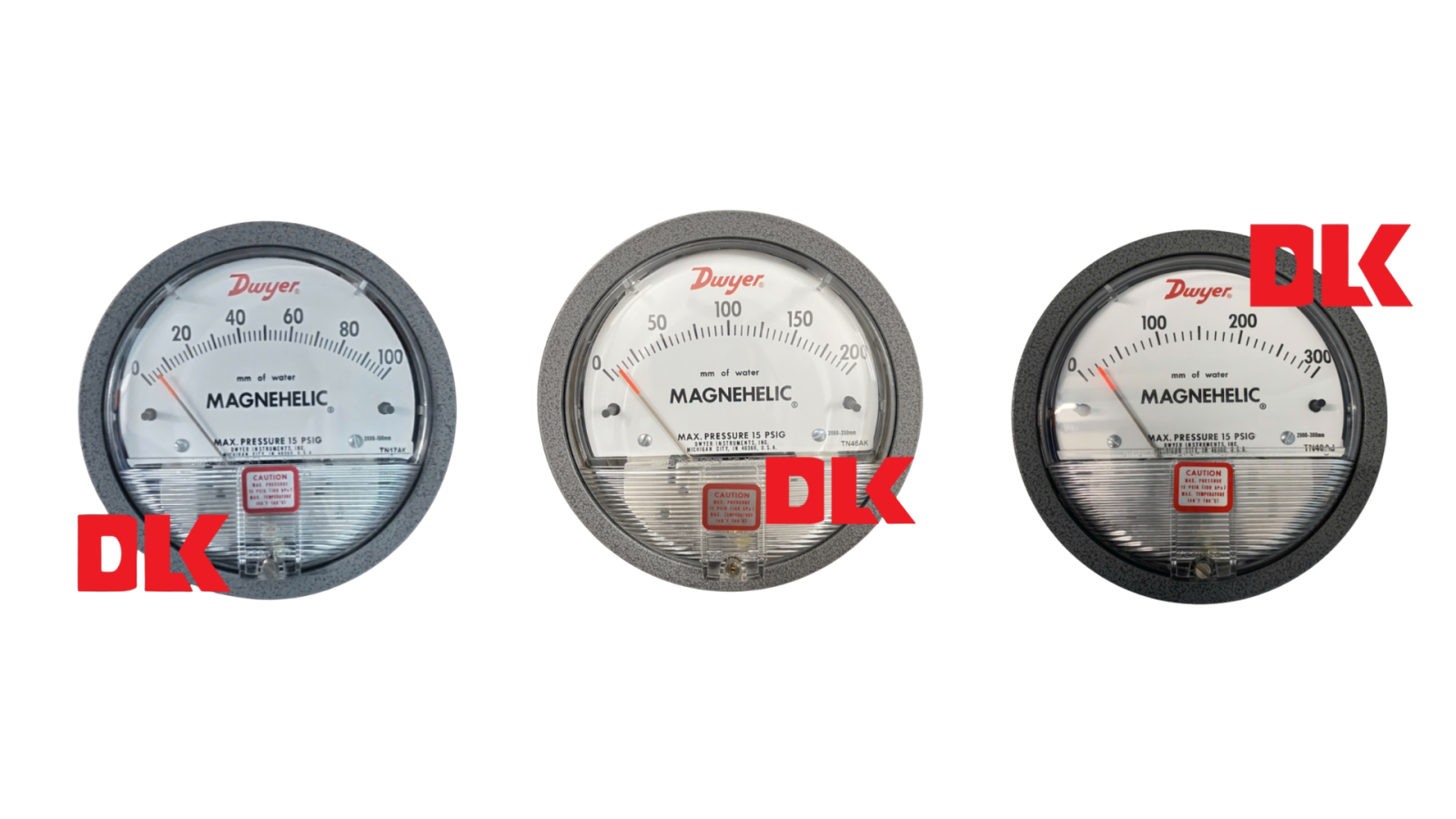

Các dải đo mmH₂O của Dwyer Series 2000

Dwyer Magnehelic Series 2000 có nhiều model sử dụng thang đo mmH₂O. Khi lựa chọn, nên đối chiếu dải đo của từng model với yêu cầu thực tế của hệ thống.

Ví dụ cách chọn dải đo

Chọn đồng hồ chênh áp mmH₂O theo ứng dụng

Đồng hồ chênh áp cho HVAC

Với hệ thống HVAC, cần xác định chênh áp của đường ống, AHU hoặc khu vực cần giám sát trước khi lựa chọn dải đo. Có thể tham khảo các model Series 2000 có dải đo mmH₂O phù hợp.

Đồng hồ chênh áp cho lọc gió

Khi sử dụng đồng hồ để theo dõi chênh áp trước và sau bộ lọc, cần dựa vào thông số chênh áp của filter và điều kiện vận hành thực tế.

Từ đó lựa chọn model có dải đo phù hợp thay vì chỉ chọn theo kích thước hoặc tên dòng sản phẩm.

Đồng hồ chênh áp cho phòng sạch

Đối với phòng sạch, chênh áp giữa các khu vực thường được theo dõi để kiểm soát điều kiện vận hành của hệ thống. Dải đo nên được lựa chọn dựa trên mức chênh áp thiết kế của từng khu vực.

3 lưu ý khi chọn đồng hồ chênh áp mmH₂O

1. Không chọn dải đo quá lớn nếu không cần thiết. Hãy ưu tiên dải đo phù hợp với khoảng giá trị cần theo dõi.
2. Không chọn dải đo quá nhỏ. Cần đảm bảo giới hạn đo đáp ứng được chênh áp tối đa của hệ thống.
3. Kiểm tra toàn bộ thông số kỹ thuật. Ngoài dải đo cần kiểm tra độ chính xác, môi chất, nhiệt độ, áp suất làm việc, kết nối và điều kiện lắp đặt.
