Cung cấp cảm biến chênh áp gió Dwyer MSX-W10-PA dải đo 0-100 Pa chuẩn công nghiệp. Tích hợp ngõ ra analog 4-20mA/0-10V kết nối BMS tòa nhà

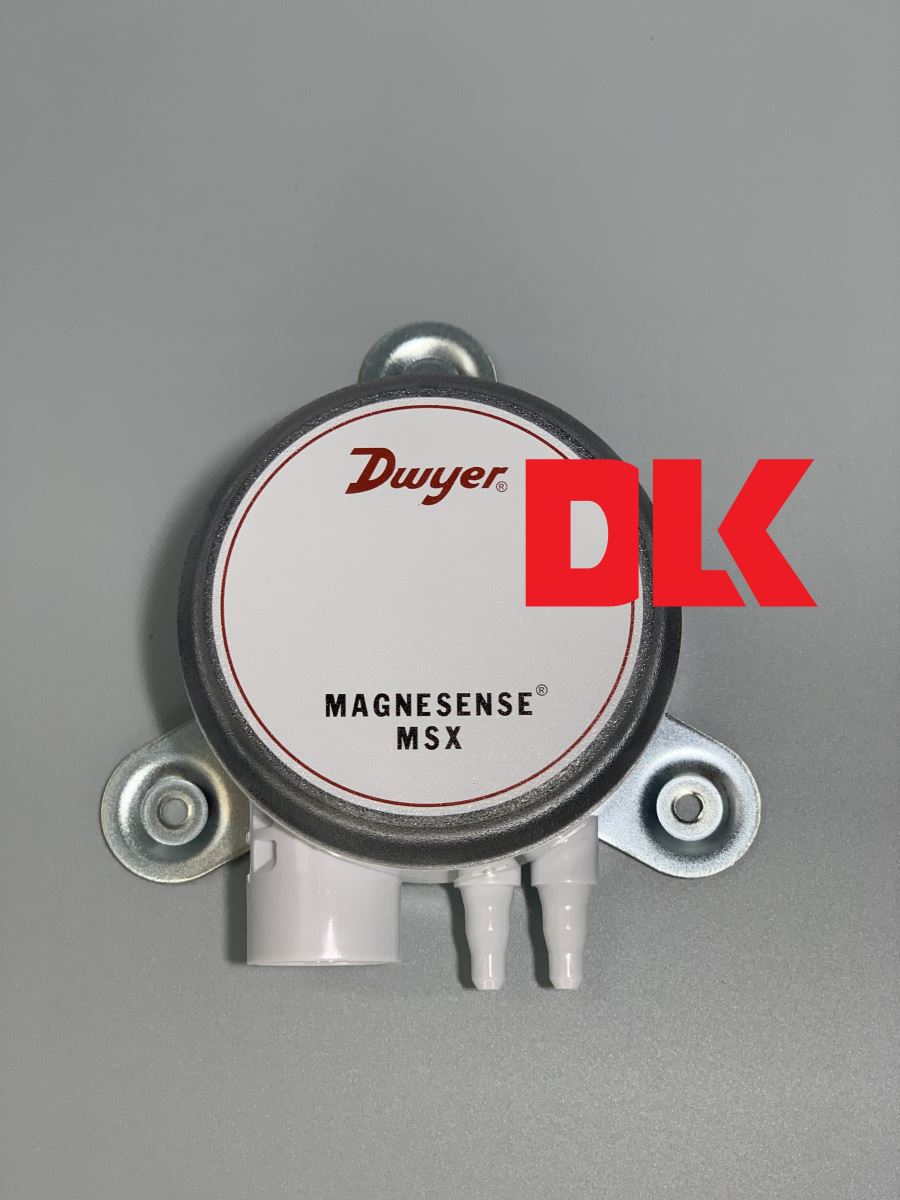

Cảm biến chênh áp gió Dwyer MSX-W10-PA — Bộ truyền động áp suất vi sai dải siêu thấp cho hệ thống tự động hóa tòa nhà BMS

Trong quản lý và vận hành các tòa nhà thông minh, hệ thống quản lý trung tâm (BMS) yêu cầu dữ liệu analog liên tục để thực hiện các thuật toán điều khiển tự động hóa thay vì các tín hiệu on/off đơn giản. Đối với các ứng dụng kiểm soát dòng khí phòng sạch dải áp lực thấp, cảm biến chênh áp gió Dwyer MSX-W10-PA chính là giải pháp lý tưởng giúp chuyển đổi áp suất vi sai sang tín hiệu điện tiêu chuẩn công nghiệp với độ chính xác cao.

Cảm biến chênh áp gió Dwyer MSX-W10-PA Là Gì?

Model MSX-W10-PA thuộc dòng sản phẩm Magnesense® Differential Pressure Transmitter của hãng Dwyer Instruments (Mỹ). Thiết bị sử dụng công nghệ cảm biến áp trở vi cơ điện tử (Piezoresistive MEMS) tiên tiến. Khi có sự chênh áp giữa hai cổng khí, màng vi sai bên trong chip biến dạng làm thay đổi giá trị điện trở tuyến tính, bo mạch điện tử khuếch đại tín hiệu này và xuất ra ngõ ra analog tiêu chuẩn để kết nối trực tiếp vào bộ điều khiển DDC của BMS.

Đặc tính kỹ thuật nổi bật của mã hàng MSX-W10-PA là dải đo áp suất siêu thấp, cho phép kỹ sư linh hoạt cấu hình lựa chọn các khoảng đo từ 0–100 Pascal (Pa) thông qua hệ thống switch gạt trên mạch, đáp ứng đa dạng yêu cầu thiết kế cơ điện M&E.

Kiến Thức HVAC Nâng Cao — Nguyên Lý Định Cấu Hình Tín Hiệu Ngõ Ra Analog Cho Bộ Điều Khiển Tòa Nhà DDC

Mã cảm biến MSX-W10-PA hỗ trợ kỹ sư HVAC cấu hình linh hoạt hai dạng tín hiệu ngõ ra tương tự phổ biến: Tín hiệu điện áp (0–5V DC, 0–10V DC) hoặc Tín hiệu dòng điện (4–20 mA). Việc chọn cấu hình này phải tuân thủ nghiêm ngặt nguyên lý khoảng cách truyền dẫn dây điện nhẹ:

Cấu hình ngõ ra 0–10V DC (3 dây): Thích hợp khi vị trí lắp đặt cảm biến nằm rất gần tủ điều khiển trung tâm (khoảng cách nhỏ hơn 30 mét). Nếu kéo dây quá xa, điện trở lõi đồng sẽ gây hiện tượng sụt áp dọc đường truyền, làm sai lệch giá trị AI (Analog Input) truyền về bộ xử lý trung tâm.

Cấu hình ngõ ra 4–20 mA (2 dây): Đây là lựa chọn bắt buộc khi thiết bị được lắp tại ống gió trên tầng mái hoặc khu vực nhà xưởng cách xa phòng tủ điện trung tâm (khoảng cách từ 30m đến hàng trăm mét). Tín hiệu dòng điện không bị suy hao theo chiều dài dây truyền dẫn và có khả năng chống nhiễu điện từ trường trường từ máng cáp động lực cực kỳ xuất sắc.

Thông Số Kỹ Thuật Trích Xuất Từ Catalog Dwyer Series MSX

Lưu Ý Lắp Đặt Tránh Nhiễu Sóng Tín Hiệu Số

Kéo chung máng cáp với dây động lực: Việc đi dây tín hiệu analog 0-10V chung với tuyến dây nguồn 3 pha của động cơ quạt AHU sẽ gây hiện tượng nhiễu cảm ứng điện từ trường, khiến dữ liệu hiển thị trên trung tâm BMS dao động nhảy số liên tục. Biện pháp: Đi dây trong ống conduit luồn riêng và sử dụng dây chống nhiễu có lớp bọc bạc bện đồng (Shielded cable).

Căn chỉnh Zero điện tử hiện trường: Sau khi cố định thiết bị và đấu nối hoàn thiện ống khí, kỹ sư cần thông hở cả hai cổng áp tiếp xúc khí quyển, nhấn giữ nút bấm Zero trên bo mạch trong 3 giây để thiết bị calib lại điểm số 0 tuyệt đối trước khi chạy máy.

Tại Sao Lựa Chọn CÔNG TY TNHH TM DV DLK?

CÔNG TY TNHH TM DV DLK phân phối chính hãng dòng cảm biến Dwyer MSX từ Mỹ, đầy đủ chứng chỉ hồ sơ CO/CQ xuất xưởng.

Đội ngũ kỹ sư hỗ trợ tư vấn sơ đồ terminal, cấu hình dòng/áp tương thích hoàn toàn với mọi loại DDC phổ biến hiện nay.

Liên hệ CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ DLK: 070 357 0101 | info@dlk.com.vn | https://dlk.com.vn/
