Màn hình áp suất phòng và tình trạng phòng là gì?

Ngày đăng: 09/07/2025

Sự chênh lệch áp suất giữa hai phòng giúp ngăn bụi, hạt và mầm bệnh xâm nhập hoặc thoát ra khỏi một phòng và đi vào phòng khác.

Tùy thuộc vào mối quan hệ giữa các phòng, một phòng sẽ ở dưới áp suất dương khi so sánh với phòng còn lại. Mối quan hệ áp suất dương-âm này giữa hai không gian là ý tưởng chính đằng sau các phòng sạch và phòng cách ly. Để đảm bảo duy trì mối quan hệ chênh lệch áp suất, một thiết bị đo lường phải được sử dụng.

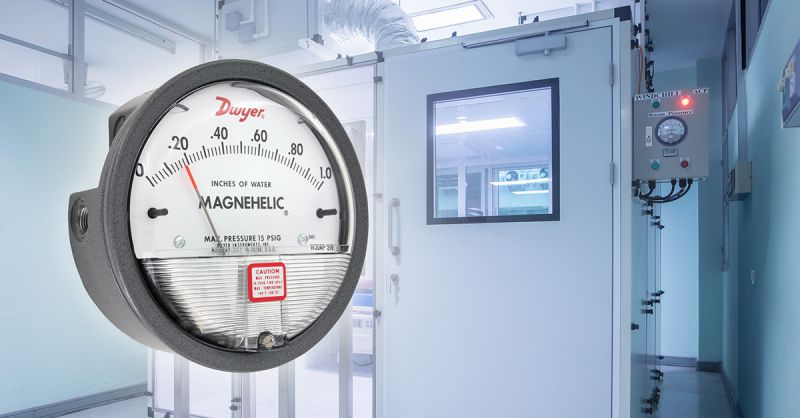

Đồng hồ đo Magnehelic® giám sát áp suất phòng cách ly

Màn hình áp suất phòng (Room pressure monitors) và màn hình tình trạng phòng (room status monitors) đo lường, hiển thị và truyền tín hiệu chênh lệch áp suất giữa hai phòng. Nói chung, màn hình áp suất phòng chỉ giám sát chênh lệch áp suất. Mặt khác, màn hình tình trạng phòng giám sát chênh lệch áp suất và các thông số bổ sung như độ ẩm tương đối, nhiệt độ, lưu lượng khí thay đổi, hoặc trạng thái cửa. Cả hai đều được sử dụng trong các ứng dụng quan trọng đòi hỏi mối quan hệ chênh lệch áp suất thấp.

Trong lịch sử, áp kế chênh lệch áp suất và đồng hồ đo được sử dụng để giám sát áp suất giữa các phòng. Trong một số trường hợp, các loại xác minh khác bao gồm giám sát lưu lượng khí. Bởi vì khí chảy từ không gian áp suất cao đến không gian áp suất thấp, mối quan hệ áp suất dương/âm có thể được xác minh bằng cách giám sát lưu lượng khí. Theo thời gian, các hệ thống tự động hóa tòa nhà (BAS) phức tạp hơn đã được phát triển, đòi hỏi phải nâng cấp từ một đồng hồ đo đơn giản lên các màn hình phòng được kết nối với bộ điều khiển BAS.

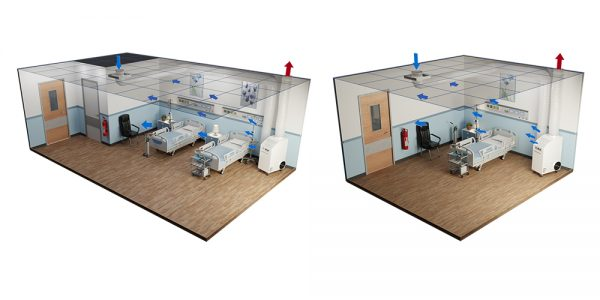

Phòng cách ly & Phòng chờ

Phòng cách ly & Phòng chờ

Màn hình áp suất phòng & Màn hình tình trạng phòng

Màn hình áp suất phòng là các thiết bị đo chênh lệch áp suất giữa phòng cách ly hoặc phòng sạch và phòng đệm (phòng nhỏ ngay bên ngoài phòng quan trọng). Chúng giao tiếp với hệ thống BAS thông qua đầu ra analog (4-20 mA, 0-5 V, v.v.) hoặc giao tiếp BACnet hoặc Modbus®. Hệ thống BAS sau đó sẽ điều chỉnh lượng khí cung cấp cho phòng sạch hoặc phòng cách ly để duy trì chênh lệch áp suất mong muốn so với phòng đệm. Màn hình áp suất phòng thường chỉ cung cấp các tính năng đo lường, chỉ báo và cảnh báo áp suất. Tuy nhiên, chúng cũng có thể bao gồm đầu vào công tắc cửa để cảnh báo nhân viên khi cửa bị mở quá lâu.

Màn hình tình trạng phòng cũng giám sát chênh lệch áp suất giữa các phòng đệm và phòng cách ly hoặc phòng sạch, nhưng chúng còn cung cấp các chức năng bổ sung. Màn hình tình trạng phòng không chỉ giám sát áp suất; chúng có khả năng giám sát các biến số phòng bổ sung như số lần thay đổi không khí mỗi giờ (ACH), độ ẩm tương đối, nhiệt độ, trạng thái cửa và các áp suất phòng bổ sung.

Vì màn hình tình trạng phòng có khả năng giám sát nhiều hơn một phép đo chênh lệch áp suất, chúng có thể giám sát nhiều phòng cùng lúc. Màn hình tình trạng phòng nhận đầu vào từ cảm biến analog hoặc BACnet để hiển thị và cảnh báo các thông số bổ sung này.

Cả màn hình tình trạng phòng và màn hình áp suất phòng đều có thể có báo động âm thanh, thay đổi màu sắc màn hình LCD, chỉ báo trạng thái đèn LED, chỉ báo trạng thái đèn viền, hoặc kết hợp các cảnh báo bằng đèn và âm thanh để chỉ ra tình trạng phòng.

Dưới đây là bảng so sánh sự khác biệt giữa màn hình áp suất phòng và màn hình tình trạng phòng:

Tiêu chí	Màn hình áp suất phòng	Màn hình tình trạng phòng
Giám sát áp suất	✔	✔
Giám sát thông số bổ sung	X	✔
Giám sát đa phòng	X	✔
Chỉ báo đèn trạng thái	✔	✔
Báo động âm thanh	✔	✔
Giao tiếp BAS	✔	✔
Màn hình cảm ứng LCD	X	✔
Các ứng dụng phổ biến	Sản xuất dược phẩm & bán dẫn, y tế	Ứng dụng y tế, phòng cách ly truyền nhiễm qua đường không khí (AIIR), phòng mổ (OR), khu vực dược phẩm

Màn hình phòng được sử dụng ở đâu?

Màn hình áp suất phòng và màn hình tình trạng phòng, đôi khi được gộp chung dưới thuật ngữ "màn hình phòng", đều được sử dụng trong các ứng dụng quan trọng đòi hỏi giám sát áp suất thấp. Các ứng dụng thường bao gồm:

Khu vực sản xuất bán dẫn
Khu vực sản xuất và pha chế dược phẩm
Phòng cách ly bệnh viện (phòng cách ly truyền nhiễm qua đường không khí - AIIR)
Phòng sạch
Phòng khám nha khoa
Phòng y tế trường học

Trên thực tế, với các sự kiện thế giới gần đây, cả màn hình áp suất phòng và màn hình tình trạng phòng ngày càng trở nên phổ biến hơn trong các cơ sở y tế. Hướng dẫn của ASHE (Hiệp hội Kỹ sư Chăm sóc Sức khỏe Hoa Kỳ), Health Care Facilities Ventilation Controls and Guidelines for Management of Patients with Suspected or Confirmed SArRS-CoV-2 (COVID-19), cung cấp các khuyến nghị cho các phòng cách ly truyền nhiễm qua đường không khí.

Trong các khuyến nghị của mình, ASHE nêu rõ rằng AIIR phải ở dưới áp suất âm và đáp ứng 6-12 lần thay đổi không khí mỗi giờ tùy thuộc vào thiết kế tòa nhà và tiêu chí phòng. Ngoài ra, không khí từ phòng cách ly nên được thải qua bộ lọc HEPA nếu được tuần hoàn hoặc ra các khu vực không có người bên ngoài cơ sở y tế.

Ngoài ra, Tiêu chuẩn 170 của ASHRAE, Ventilation of Health Care Facilities, cung cấp các hướng dẫn để tuân thủ các yêu cầu thiết kế của CDC đối với phòng cách ly truyền nhiễm qua đường không khí (AII hoặc AIIR):

Sử dụng phòng áp suất âm với việc giám sát chặt chẽ hướng luồng khí bằng áp kế hoặc các chỉ báo trực quan tạm thời hoặc cố định được đặt trong phòng khi cửa đóng.
Các đặc điểm kỹ thuật của phòng áp suất âm bao gồm áp suất âm.
Chênh lệch áp suất 2.5 Pa (0.01 inch cột nước).
Tối thiểu 6 ACH (số lần thay đổi không khí mỗi giờ) đối với các cơ sở hiện có, lớn hơn hoặc bằng 12 ACH đối với các khu vực đang cải tạo hoặc xây dựng mới.
Không khí từ phòng áp suất âm và phòng điều trị được thải trực tiếp ra bên ngoài nếu có thể.

Các yêu cầu thiết kế này có thể được đáp ứng bằng cách sử dụng màn hình tình trạng phòng được kết nối với các cảm biến ngoại vi đo áp suất, lưu lượng khí hoặc độ ẩm trong phòng cách ly truyền nhiễm qua đường không khí.

Cuối cùng, hướng dẫn của ASHRAE về việc mở cửa lại trường học an toàn cung cấp các yêu cầu thiết kế mới cho các cơ sở giáo dục. Các yêu cầu thiết kế mới áp dụng cho các tòa nhà mới và nâng cấp. Chúng bao gồm:

Tiêu chí thiết kế nhiệt độ và độ ẩm

Phòng học mùa đông – Duy trì 72°F và 40-50% RH.
Phòng học mùa hè – Duy trì 75°F và 50-60% RH.

Tiêu chí thiết kế thông gió

Tuân thủ tiêu chuẩn ASHRAE 62.1.
Tăng lượng khí ngoài trời lên mức tối đa.
Vô hiệu hóa điều khiển theo nhu cầu.
Sử dụng cảm biến chất lượng không khí trong nhà (IAQ) ngoài trời để lấy thông tin ô nhiễm ngoài trời.

Hướng dẫn thiết kế phòng y tế trường học như phòng cách ly truyền nhiễm qua đường không khí (AIIRs). Phòng y tế trường học phải được thiết kế theo Tiêu chuẩn 170 của ASHRAE và phải bao gồm màn hình tình trạng phòng hoặc màn hình áp suất phòng.

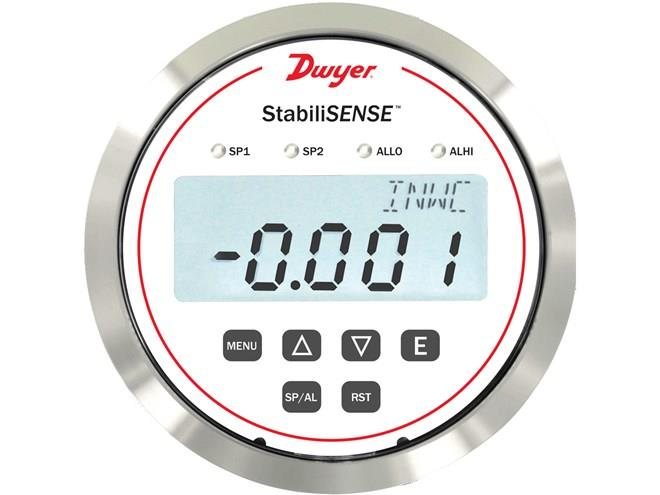

StabiliSENSE™ Critical Room Pressure Monitor, Series RPMC

StabiliSENSE™ Critical Room Pressure Monitor, Series RPMC

Màn hình áp suất phòng quan trọng StabiliSENSE™, Series RPMC, sử dụng công nghệ tế bào điện dung để mang lại sự ổn định lâu dài tuyệt vời và các phép đo chính xác. Đây là một hệ thống hoàn chỉnh cho phép truy cập vào cài đặt áp suất, bảo mật, hiệu chuẩn và cảnh báo, và menu có thể được bảo vệ bằng mật khẩu để đảm bảo không có lỗi nào được thực hiện bởi nhân viên chưa qua đào tạo.

Series RPMC tích hợp 2 rơle SPDT để các tín hiệu riêng biệt có thể được gửi đến báo động cục bộ và hệ thống điều khiển ngoài đầu ra xử lý 4-20 mA. Đèn chỉ báo trạng thái tích hợp cũng cung cấp cảnh báo cục bộ tức thì để cho phép thực hiện hành động khắc phục nhanh chóng. Các đèn này sẽ có màu xanh lá cây khi nằm trong phạm vi áp suất được người dùng xác định và sẽ có màu cam khi chúng nằm ngoài phạm vi này.

Đường kính lắp đặt tương tự như đồng hồ đo Magnehelic®, giúp đơn giản hóa việc nâng cấp tại chỗ lên màn hình áp suất phòng quan trọng StabiliSENSE™. Ngoài ra, viền thép không gỉ chải tiêu chuẩn cho phép dễ dàng vệ sinh và thiết kế gắn phẳng không nhô ra khỏi tường.

Để tìm hiểu thêm về màn hình StabiliSENSE™ và cách chúng có thể được sử dụng trong ứng dụng của bạn, vui lòng truy cập trang web của chúng tôi.
