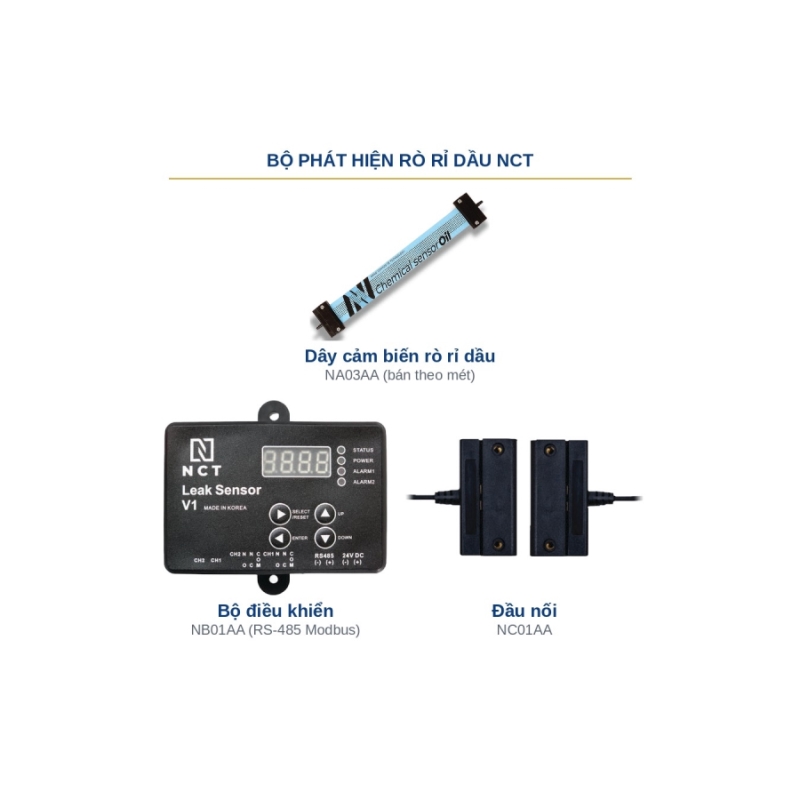

Bộ dây cảm biến rò rỉ dầu NA03AA gồm những gì?
|
Thành phần |
Mã |
Chức năng |
Số lượng |
|
Dây cảm biến rò rỉ dầu |
NA03AA |
Phản ứng chọn lọc với dầu, dung môi hữu cơ |
Theo chiều dài cần giám sát (bán theo mét) |
|
Bộ điều khiển |
NB01AA |
Hiển thị, báo động, relay, truyền RS-485 Modbus |
1 bộ cho tối đa 2 dây cảm biến |
|
Đầu nối |
NC01AA |
Đầu nối dành riêng cho dây hóa chất/dầu, không phân biệt START/END, mỗi cáp nối về bộ điều khiển |
Theo số dây |
|
Đầu nối góc (tùy chọn) |
NC02AA / NC06A |
Đi dây qua góc, khúc cua |
Theo tuyến lắp đặt |
Dây NA03AA không dùng độc lập – phải đi cùng bộ điều khiển NB01AA và đầu nối NC01AA (theo catalog NCT).
Chất phát hiện được
|
Nhóm |
Chất (theo danh mục của NCT) |
|
Dầu gốc dầu mỏ |
Xăng, dầu diesel, dầu hỏa, dầu thô, dầu tuabin |
|
Dung môi hữu cơ |
Ethanol, 2-Ethoxyethanol, Toluene, Methyl ethyl ketone (MEK) |
Chất khác vui lòng liên hệ DLK để hãng kiểm tra.
Nguyên lý phát hiện rò rỉ dầu
Khác với cảm biến điện cực thông thường chỉ đo độ dẫn điện, dây NA03AA dùng lớp phản ứng vật liệu nano carbon: khi dầu thấm vào, lớp phản ứng thay đổi đặc tính điện và bộ điều khiển NB01AA nhận biết ngay. Vì nước không làm lớp này phản ứng, hệ thống phân biệt dầu với nước, giảm tối đa báo nhầm. Vật liệu nano carbon chống ăn mòn, chống bẩn, giữ độ nhạy ổn định lâu dài. Lưu ý: dây đã phản ứng với dầu cần thay đoạn mới.

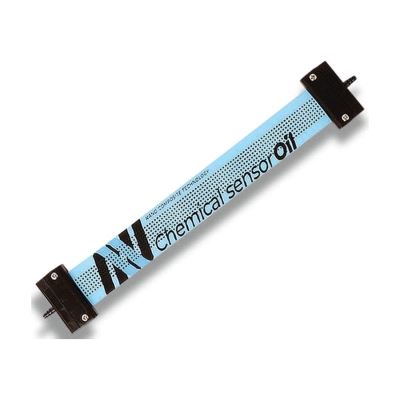

Thông số dây cảm biến rò rỉ dầu NA03AA
|
Tên sản phẩm |
Oil Leak Detection Sensor – dây cảm biến rò rỉ dầu dạng màng |
|
Mã |
NA03AA |
|
Kích thước |
Rộng 36 mm, dày 370 μm |
|
Chất phát hiện |
Dầu gốc dầu mỏ (xăng, diesel, dầu hỏa, dầu tuabin…); dung môi hữu cơ (Ethanol, 2-Ethoxyethanol, MEK, Toluene…) |
|
Nhiệt độ làm việc |
-30 đến 100 °C |
|
Vật liệu |
PET |
|
Đơn vị bán |
1 m |

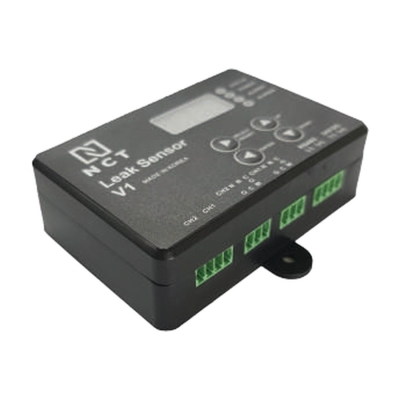

Thông số bộ điều khiển NB01AA
|
Tên sản phẩm |
Bộ điều khiển cho cảm biến rò rỉ hóa chất, dầu |
|
Mã |
NB01AA |
|
Kích thước |
96 × 66 × 29 mm (R × C × S) |
|
Nguồn |
24 VDC, 200 mA |
|
Số cảm biến |
Tối đa 2 |
|
Truyền thông |
RS-485 Modbus, 9600 bps; IoT qua mạng LoRa – giám sát, điều khiển bằng ứng dụng di động |
|
Ngõ ra |
2 relay 1 Form C, 1 A 24 VDC, 0,5 A 125 VAC |
|
Ngõ vào cảm biến |
1 kΩ đến 5.000 kΩ |
|
Hiển thị |
Màn hình LED 7 đoạn (FND) hiển thị trạng thái và cài đặt; đèn trạng thái cảm biến; nút cài đặt |
|
Chức năng |
Cài điều kiện phát hiện theo loại cảm biến và môi trường; lưu và tích lũy dữ liệu cảm biến; xem nồng độ, lượng rò rỉ tại chỗ |
|
Nhiệt độ làm việc |
-30 đến 100 °C |
|
Vật liệu |
PP |
|
Chứng nhận |
S-Mark, CE, KC |
Phụ kiện lắp đặt tùy chọn
|
Phụ kiện |
Mã |
Mô tả |
|
Hộp bảo vệ dây cảm biến (inox) |
NF01A / NF01B / NF01C |
Dây cảm biến nằm trong hộp, chất lỏng chảy qua đáy hộp vẫn được phát hiện; dài 200–500 / 501–1.000 / 1.001–2.000 mm (rộng 115, sâu 50 mm) |
|
Hộp bảo vệ dây cảm biến (nhựa PVC) |
NF02A / NF02B / NF02C |
Như NF01 nhưng bằng PVC – dùng nơi không được dùng kim loại, khu vực hóa chất ăn mòn mạnh |
|
Hộp bảo vệ đầu nối |
NF04A |
Inox, 70 × 80 × 50 mm – che đầu nối khỏi tác động bên ngoài |
|
Nắp che dây cảm biến |
NF05A |
Inox, 40 × 15 × 2.400 mm, dày 1,2 mm – úp lên dây, cố định xuống sàn bằng kẹp, có nhãn trên mặt |
|
Bộ lưu điện UPS |
NF06A / NF07A |
Giữ hệ cảnh báo hoạt động khi mất điện: NF06A 12 V/7 Ah, vào/ra 220 VAC; NF07A 14,4 V × 3.000 mAh, 24 V |
Ứng dụng dây cảm biến rò rỉ dầu
-
Phòng máy phát điện dự phòng, bồn dầu ngày (day tank), đường ống dầu DO.
-
Nhà máy điện: khu vực dầu tuabin, trạm bơm dầu.
-
Nhà máy lọc dầu, hóa dầu, kho xăng dầu: chân bồn, mặt bích, van, rãnh thu.
-
Kho chứa phuy dầu, dung môi: quanh đáy thùng chứa và rãnh thoát.
Vì sao chọn cảm biến rò rỉ dầu NCT?
|
Tiêu chí |
Cảm biến NCT |
Cảm biến thông thường |
|
Thời gian đáp ứng |
Trong vòng 1 giây |
Trong vòng 60 giây |
|
Ngưỡng phát hiện |
Dưới 1% |
Từ 50% trở lên (tùy hóa chất) |
|
Thể tích nhỏ nhất phát hiện được |
Dưới 0,5 mL |
5–10 mL |
|
Độ bền cảm biến |
Chống ăn mòn điện cực (vật liệu carbon) |
Dễ ăn mòn (vật liệu kim loại) |
So sánh theo catalog NCT 2026.
🔧 Kinh nghiệm từ DLK: với phòng máy phát, đặt dây NA03AA quanh chân bồn dầu ngày và dọc đường ống dầu cấp – nối relay của NB01AA vào tủ báo cháy hoặc BMS để báo động tại phòng trực và tự dừng bơm cấp dầu khi có rò rỉ.
Câu hỏi thường gặp về dây cảm biến rò rỉ dầu NA03AA
NA03AA có báo nhầm khi gặp nước không?
Không. Lớp phản ứng nano carbon chỉ phản ứng với dầu và các dung môi trong danh mục, phân biệt được dầu với nước.
Một bộ NB01AA nối được mấy dây?
Tối đa 2 dây cảm biến.
NB01AA truyền dữ liệu về BMS thế nào?
Qua RS-485 Modbus (9600 bps) hoặc 2 relay; bản IoT dùng mạng LoRa để giám sát trên ứng dụng di động.
Dây đã gặp dầu có dùng lại được không?
Không. Cảm biến hóa chất, dầu hoạt động bằng phản ứng hóa học nên cần thay đoạn đã phản ứng.
