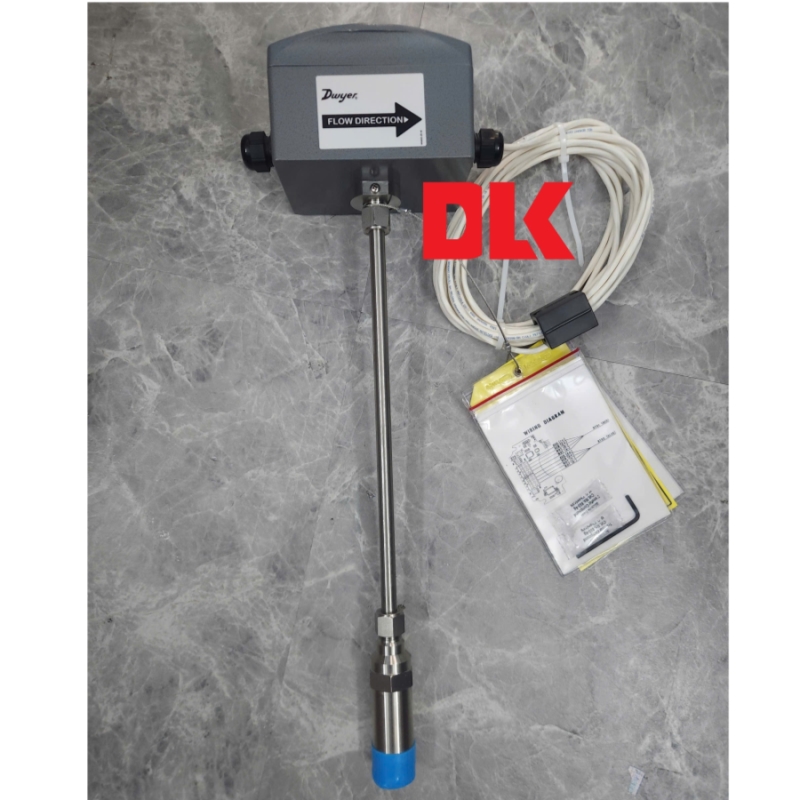

Bộ đo công suất lạnh IEFB-GN-10-R10-COM-LCD

🚚 Nguồn hàng: Nhập khẩu trực tiếp bởi DLK TRADING SERVICE COMPANY LIMITED⭐ ⭐⭐⭐⭐Dòng sản phẩm: IEFB-GN-10-R10-COM-LCD✅ Chứng nhận: 💨 Dùng cho: Chất Lỏng⚙️ Loại sản phẩm: Cảm Biến🔧 Chức năng: Giám sát lưu lượng

Liên hệLiên hệ với chúng tôi để được tư vấn và báo giá

Thông tin sản phẩm

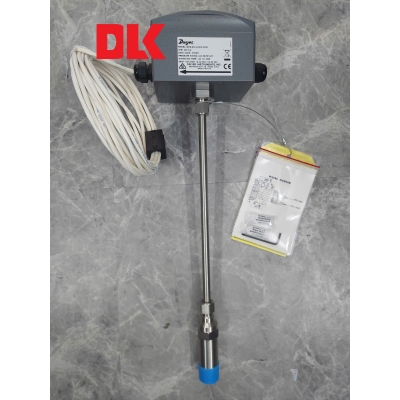

Cảm biến lưu lượng điện từ Series IEFB của Dwyer là bộ đo năng lượng nhiệt dạng chèn, tích hợp đo lưu lượng, nhiệt độ và tính toán năng lượng trong một thiết bị. Model IEFB-GN-10-R10-COM-LCD được cấu hình cho đường ống từ >10 đến 36 inch (250–900 mm), sử dụng kết nối 1" Male NPT, cảm biến nhiệt độ PT 10 ft có thermowell hot-tap, giao tiếp BACnet MS/TP hoặc Modbus® RTU và màn hình LCD tích hợp.

✔ Độ chính xác phù hợp đo năng lượng: Cấu hình G có độ chính xác tiêu chuẩn ±1% FS cho đường ống >10 đến 36 inch (250–900 mm)

✔ Đo lưu lượng và năng lượng: Tích hợp cảm biến lưu lượng, hai cảm biến nhiệt độ PT và bộ tính toán năng lượng trong một thiết bị

✔ Giao tiếp BMS linh hoạt: Hỗ trợ BACnet MS/TP hoặc Modbus® RTU trên giao tiếp RS-485 2 dây, lựa chọn giao thức trực tiếp trên màn hình

✔ Màn hình LCD tích hợp: Màn hình LCD đồ họa 2 x 2 inch (50 x 50 mm) hiển thị các giá trị đo và hỗ trợ lựa chọn, cấu hình các thông số của thiết bị

✔ Cảm biến nhiệt độ tích hợp: Cấu hình R10 gồm 2 cảm biến nhiệt độ PT dài 10 ft (3 m) kèm thermowell hot-tap, phù hợp đo nhiệt độ cấp và hồi

✔ Thiết kế không có bộ phận chuyển động: Công nghệ điện từ giúp giảm các bộ phận cơ khí có thể bị mài mòn, đồng thời các điện cực được thiết kế để hạn chế hiện tượng bám bẩn

✔ Ứng dụng HVAC và quản lý năng lượng: Phù hợp giám sát hiệu suất chiller, nồi hơi, hệ thống nước lạnh, nước ngưng, nước gia nhiệt và phân bổ chi phí năng lượng

TẢI CATALOG SERIES IEFB (PDF)

Thẻ:

🚚 Nhập khẩu trực tiếp bởi DLK TRADING SERVICE COMPANY LIMITED.
✅ Chất lượng : Hàng mới 100%, đảm bảo chính hãng, đầy đủ hồ sơ nhập khẩu.
🛠️ Bảo hành : 12 tháng, (tùy chọn 36 tháng).
📞 Phone : 0937972339

Đặc tính kĩ thuật
Tên của sản phẩm
Tài liệu kĩ thuật hợp chuẩn

Đặc tính kỹ thuật

Model	IEFB-GN-10-R10-COM-LCD
Loại thiết bị	Bộ đo năng lượng nhiệt dạng chèn (Insertion Thermal Energy Meter)
Môi chất	Chất lỏng dẫn điện sạch hoặc bẩn, không tạo lớp phủ
Dải đo vận tốc	0 đến 20 ft/s (0 đến 6 m/s)
Độ chính xác lưu lượng	±1% FS
Độ chính xác nhiệt độ	Class B, ±(0.30 + 0.005×t)°C theo EN60751
Độ chính xác năng lượng nhiệt	Class 3 tại 6.5 đến 20 ft/s (2 đến 6 m/s)
Kích thước đường ống	>10 đến 36" (250 đến 900 mm)
Kết nối quá trình	1" Male NPT
Cảm biến nhiệt độ	2 cảm biến nhiệt độ PT, dây dài 10 ft (3 m), kèm hot-tap thermowells
Kết nối điện	PG16 gland với 2 cáp dài 10 ft (3 m), 9 conductor, 22 AWG
Giao thức truyền thông	BACnet MS/TP hoặc Modbus® RTU, lựa chọn trên màn hình
Giao diện truyền thông	RS-485, 2 dây
Tốc độ Baud	9600 / 19200 / 38400 / 57600 / 76800 / 115200 bps
Ngõ ra analog	4-20 mA, 0-5 V, 0-10 V hoặc 2-10 V, lựa chọn trên màn hình
Ngõ ra xung / tần số	Xung đỉnh 0-15 V, 0-500 Hz hoặc xung có thể điều chỉnh
Ngõ ra cảnh báo	2 ngõ ra cảnh báo: phát hiện đường ống rỗng hoặc vận tốc tối thiểu/tối đa; có chỉ báo dòng chảy ngược
Màn hình hiển thị	LCD đồ họa 2 x 2" (50 x 50 mm), có đèn nền
Giới hạn nhiệt độ môi trường	-20 đến 160°F (-29 đến 71°C)
Giới hạn nhiệt độ LCD	-4 đến 158°F (-20 đến 70°C)
Giới hạn nhiệt độ môi chất	15 đến 250°F (-9 đến 121°C)
Giới hạn áp suất	400 psi (27.6 bar) @ 100°F (37.8°C)
Vật liệu phần tiếp xúc môi chất	Thân/trục/đầu nối 316 SS; điện cực 316 SS; nắp điện cực polymer/polystyrene; O-ring silicone; thermowells 304 SS
Nguồn điện	12-42 VDC, 0.25 A @ 24 VDC; 12-36 VAC
Độ dẫn điện môi chất	>20 µS/cm
Cấp bảo vệ	NEMA 4X (IP66) – phiên bản có màn hình LCD
Vật liệu vỏ	Nhôm đúc áp lực phủ sơn tĩnh điện
Chiều dài đoạn ống thẳng	>10D phía trước và >5D phía sau
Độ sụt áp	<0.1 psi tại 12 ft/s đối với đường ống từ 4" trở lên
Độ ẩm tương đối	10 đến 90% RH, không ngưng tụ
Tiêu chuẩn / chứng nhận	BTL

SERIES IEFB - SERIES A-IEF	BỘ PHÁT LƯU LƯỢNG ĐIỆN TỪ KIỂU CẮM, CẢM BIẾN LƯU LƯỢNG DẠNG CẮM , THIẾT BỊ ĐO LƯU LƯỢNG, MÀN HÌNH TỪ XA CHO DÒNG IEF VÀ IEFB
Đặc tính	Mô tả
Dịch vụ	Chất lỏng dẫn điện sạch hoặc bẩn, không phủ lớp
Phạm vi	0 đến 20 ft/s (0 đến 6 m/s). Đối với lưu lượng >10 ft/s (3 m/s), chọn tùy chọn -CC
Vật liệu tiếp xúc	Trục/thân: Thép không gỉ 316 SS; Điện cực: 316 SS; Nắp điện cực: Polymer/polystyrene; O-ring: Silicone; Ống nhiệt: 304 SS
Độ chính xác BTU	Đơn vị độ chính xác cao: Lớp 2 (2 đến 20 ft/s); Đơn vị độ chính xác tiêu chuẩn: Lớp 3 (6.5 đến 20 ft/s)
Độ chính xác cảm biến lưu lượng	Độ chính xác cao: ±0.5% số đọc, ±1% (2 đến 20 ft/s); Độ chính xác tiêu chuẩn: ±1% FS
Độ chính xác nhiệt độ	Lớp B ±(0.30 + 0.005*t)°C theo EN60751
Độ chính xác chênh lệch nhiệt độ	Et = ±[0.5 +3*(Delta)(Theta)min/(Delta)(Theta)] %
Độ chính xác máy tính	Ec = ±[0.5 +(Delta)(Theta)min/(Delta)(Theta)] %
Bù nhiệt độ	140 đến 220°F, lỗi < 2% trong khoảng ±30°F; 40 đến 70°F, lỗi < 2% trong khoảng ±10°F
Giới hạn nhiệt độ	Môi trường: -20 đến 160°F; Quy trình: 15 đến 250°F; Lưu trữ: -40 đến 185°F
Kết nối quy trình	Lưu lượng kế: 1" NPT hoặc BSPT; Ống nhiệt: (2) 1/2" NPT hoặc BSPT
Giới hạn áp suất	400 psi (27.6 bar) @ 100°F
Tổn thất áp suất	< 0.1 psi ở 12 ft/s trong ống 4"
Đầu ra	Analog, Xung/Tần số, Cảnh báo
Yêu cầu nguồn	12-42 VDC, 12-36 VAC
Kết nối điện	Khối đầu nối có thể tháo rời, nhiều tùy chọn ống dẫn
Màn hình hiển thị	LCD đồ họa 2 x 2" có đèn nền
Độ dẫn điện	>20 microsiemens
Vật liệu vỏ	Nhôm đúc phủ bột
Chỉ số bảo vệ vỏ	NEMA 6P (IP68) hoặc NEMA 4X (IP66)
Phê duyệt cơ quan	BTL
Tùy chọn giao tiếp	BACnet MS/TP hoặc Modbus RTU
Vật liệu ống áp dụng	Thép carbon, SS, đồng, UPVC, PVDF, v.v.
Kích thước ống áp dụng	4 đến 36" (100 đến 900 mm)
Yêu cầu chiều dài đường kính	>10 đầu vào, >5 đầu ra
Độ ẩm tương đối	10 đến 90% không ngưng tụ
Trở kháng đầu ra	4 đến 20 mA: 536 Ω; 10V: 1.27k Ω
