Cảm biến vận tốc nước Dwyer PFT-IAN-B111-S Chính hãng

Trong vận hành mạng lưới hệ thống điều hòa trung tâm giải nhiệt nước, kiểm soát thông số lưu lượng (GPM hoặc m3/h) trong đường ống nước lạnh (Chilled water) và nước giải nhiệt (Cooling water) là yêu cầu đầu vào bắt buộc. Dữ liệu này giúp hệ thống quản lý tòa nhà (BMS) tính toán chính xác năng lượng nhiệt (BTU) đang tiêu thụ và ra lệnh điều khiển biến tần cho các bơm thứ cấp. Cảm biến vận tốc dòng chảy PFT-IAN-B111-S của hãng Dwyer với công nghệ Paddlewheel là một thiết bị đáp ứng hoàn hảo yêu cầu đo lường thời gian thực với độ sai số cực thấp.

Cảm biến vận tốc nước Dwyer PFT-IAN-B111-S là gì?

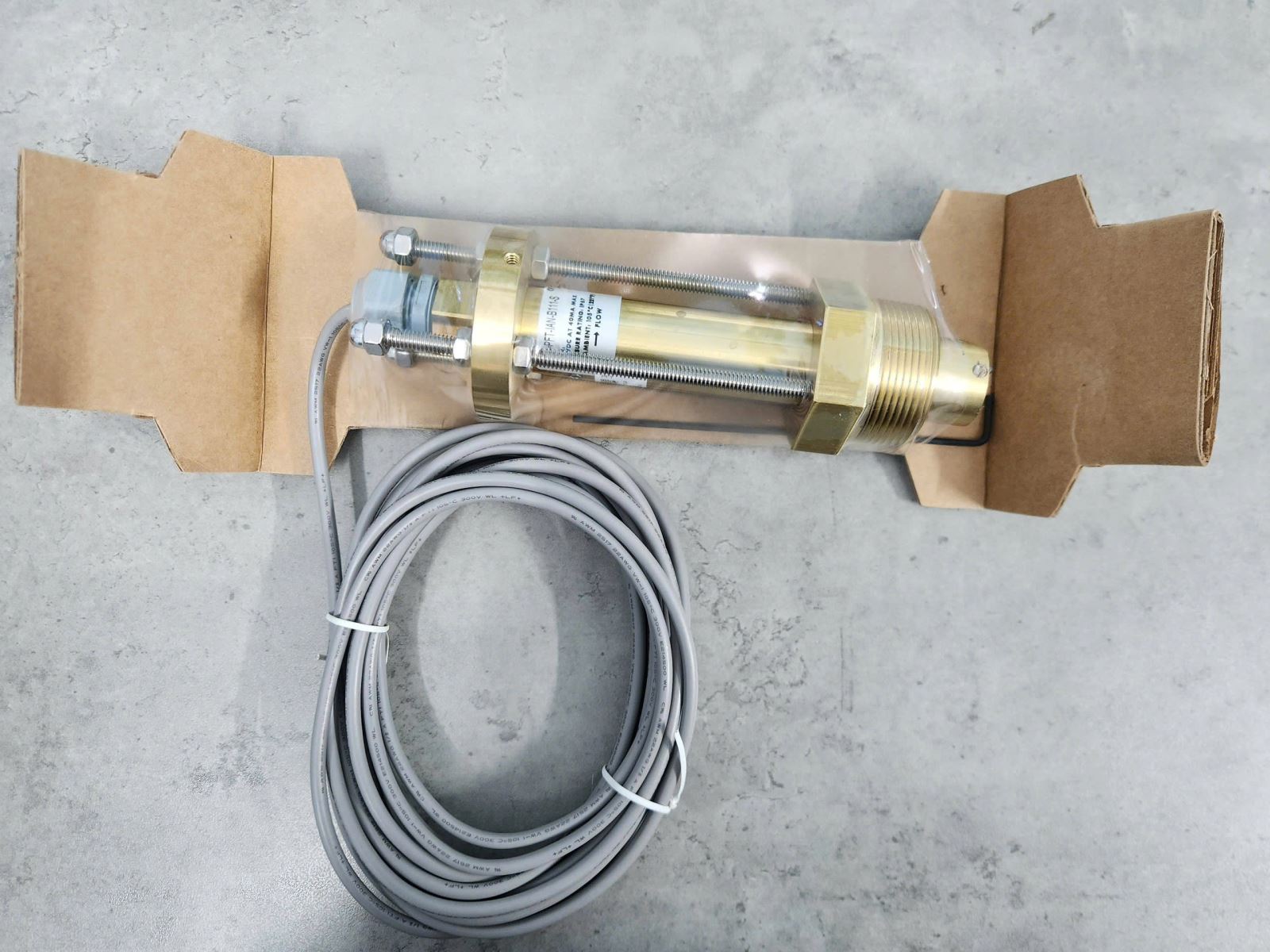

Model PFT-IAN-B111-S (thuộc dòng Paddlewheel Flow Tracker) là cảm biến lưu lượng kiểu cắm trực tiếp (Insertion) sử dụng công nghệ bánh guồng. Thiết bị được thiết kế để cắm thẳng vào lòng đường ống thông qua một đai khởi thủy hoặc phụ kiện T-fitting, cho phép đo lường vận tốc của lưu chất lỏng di chuyển qua mặt cắt đường ống. Với đầu dò được làm bằng vật liệu đồng thau (Brass) kết hợp thép không gỉ, thiết bị chống chịu tốt với sự ăn mòn của môi chất trong môi trường công nghiệp.

Cấu tạo và Ưu điểm nổi bật

• Nguyên lý đếm xung từ tính: Bánh guồng (Paddlewheel) quay khi nước chảy qua. Bên trong bánh guồng có nam châm tích hợp. Một cảm biến Hall-effect không tiếp xúc sẽ đếm số lần từ trường lướt qua, tạo ra chuỗi xung vuông tuyến tính.

• Bảo trì dễ dàng: Do là thiết kế Insertion, kỹ sư có thể dễ dàng rút cụm cảm biến ra khỏi đường ống để vệ sinh bánh guồng mà không cần phải cắt bỏ hay thay thế cả một đoạn ống như dòng Inline từ tính tĩnh.

Khả năng xuất tín hiệu linh hoạt: Tích hợp xuất tín hiệu xung (pulse) hoặc Analog (4-20mA/0-10V) tùy chọn khi kết hợp với bộ chuyển đổi, tương thích với mọi bộ điều khiển DDC hiện hữu.

Quy tắc đoạn ống thẳng (Straight Pipe Requirement)

Một lỗi phổ biến và nghiêm trọng nhất của các kỹ sư lắp đặt cơ điện (M&E) là đặt cảm biến vận tốc nước quá gần các khúc cua (co, cút 90 độ), chữ tê, bơm hoặc cụm van điều khiển. Tại các vị trí này, dòng chảy bị nhiễu loạn mạnh (Turbulent flow) tạo ra các vùng xoáy nước và bọt khí. Điều này khiến bánh guồng quay không đều đặn, giật cục và xuất tín hiệu sai lệch lên tới 20-30% về trung tâm BMS.

Để PFT-IAN-B111-S đạt độ chính xác tối đa, quy chuẩn kỹ thuật thiết kế đường ống bắt buộc phải tuân thủ khoảng cách lắp đặt lý tưởng: Đoạn ống thẳng phía trước cảm biến tối thiểu bằng 10 lần đường kính ống (10D) và đoạn ống thẳng phía sau tối thiểu bằng 5 lần đường kính ống (5D). Nơi lý tưởng nhất là một đoạn xả thẳng tắp sau khi nước ra khỏi bình bay hơi Chiller một khoảng an toàn.

Hướng dẫn lắp đặt an toàn

1. Định vị độ sâu: Cần điều chỉnh độ sâu của đầu dò sao cho tâm của bánh guồng nằm ở khoảng 12% đường kính ống tính từ thành ống vào trong, đây là vị trí vận tốc dòng chảy đại diện tốt nhất cho lưu lượng trung bình.

2. Lắp đặt theo phương ngang: Nên lắp thiết bị ở hông ống (góc 3 giờ hoặc 9 giờ) thay vì đỉnh ống (nơi hay đọng bọt khí) hoặc đáy ống (nơi tích tụ cặn rỉ sét làm kẹt bánh guồng).

Bảng thông số kỹ thuật Catalog PFT-IAN-B111-S
