Đồng hồ đo chênh áp Dwyer Magnehelic® Series 2000 dùng để làm gì?

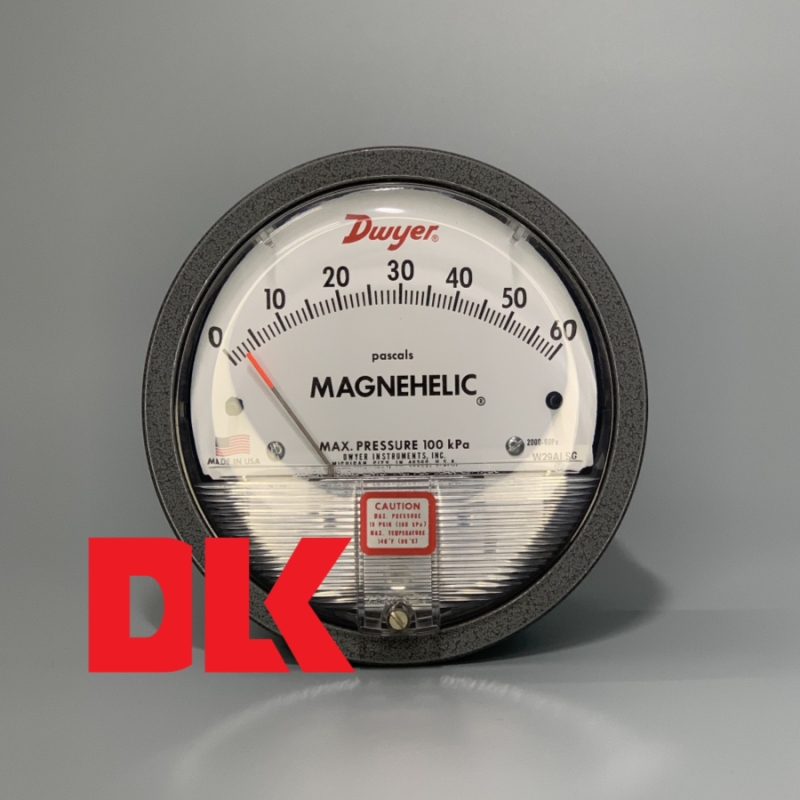

Dwyer Magnehelic® Series 2000 là dòng đồng hồ đo chênh áp suất cơ học được sử dụng rộng rãi để giám sát áp suất dương, áp suất âm và chênh lệch áp suất của không khí hoặc các loại khí tương thích, không cháy. Thiết bị hoạt động không cần nguồn điện, có cấu tạo đơn giản, độ tin cậy cao và phù hợp cho các ứng dụng đo áp suất thấp.
Tùy theo yêu cầu thực tế, người dùng có thể lựa chọn các Model Series 2000 với nhiều dải đo khác nhau như Pa, kPa hoặc mmH₂O. Việc lựa chọn đúng dải đo giúp quan sát dễ hơn, tăng khả năng kiểm soát hệ thống và tránh sử dụng đồng hồ có thang đo quá lớn hoặc quá nhỏ so với áp suất vận hành thực tế.
Ứng dụng phổ biến của Series 2000
Hệ thống HVAC
Giám sát chênh áp trong hệ thống điều hòa, AHU, FCU, quạt cấp và quạt hút.
Giám sát bộ lọc
Theo dõi chênh áp trước và sau bộ lọc để đánh giá mức độ bám bẩn và thời điểm cần bảo trì.
Phòng sạch
Kiểm tra áp suất chênh lệch giữa phòng sạch, hành lang và các khu vực có yêu cầu kiểm soát áp suất.
Đường ống gió
Đo chênh áp tại các vị trí trong hệ thống thông gió và kiểm tra điều kiện vận hành của hệ thống.
Quạt và thiết bị thông gió
Theo dõi áp suất hút, áp suất đẩy hoặc chênh áp qua các thiết bị trong hệ thống.
Ứng dụng công nghiệp
Phù hợp cho các hệ thống sử dụng khí tương thích, không cháy và yêu cầu hiển thị áp suất trực tiếp tại hiện trường.
Cách chọn Model Dwyer Series 2000 phù hợp
Khi lựa chọn đồng hồ đo chênh áp Series 2000, nên xác định áp suất vận hành thực tế và lựa chọn Model có dải đo phù hợp. Không nên chọn dải đo quá lớn nếu hệ thống chỉ vận hành ở áp suất thấp vì kim đồng hồ sẽ di chuyển ít và khó quan sát sự thay đổi.
|
Thông tin cần xác định |
Ví dụ |
Mục đích lựa chọn |
|
Dải áp suất thực tế |
0–250 Pa |
Chọn Model có dải đo bao phủ áp suất vận hành |
|
Đơn vị cần hiển thị |
Pa, kPa hoặc mmH₂O |
Phù hợp với tiêu chuẩn hoặc tài liệu kỹ thuật của hệ thống |
|
Ứng dụng |
Filter, AHU, Cleanroom |
Xác định vị trí đo và yêu cầu vận hành |
|
Môi chất |
Không khí hoặc khí tương thích |
Đảm bảo khả năng tương thích với môi trường đo |
Hướng dẫn nguyên tắc lắp đặt đồng hồ chênh áp Series 2000

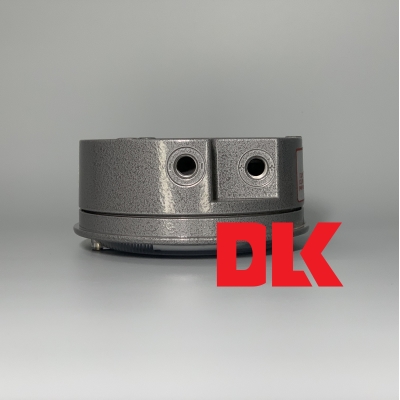

1. Kiểm tra đúng cổng áp suất: Kết nối vị trí áp suất cao vào cổng HIGH và vị trí áp suất thấp vào cổng LOW theo yêu cầu của ứng dụng.
2. Lắp đúng: Cần lắp thiết bị theo đúng hướng dẫn kỹ thuật của nhà sản xuất để đảm bảo độ chính xác hiển thị.
3. Kiểm tra đường ống lấy áp: Ống dẫn áp suất cần được lắp kín, không gập hoặc tắc nghẽn vì có thể làm sai lệch kết quả đo.
4. Chọn vị trí quan sát thuận tiện: Nên lắp tại vị trí dễ kiểm tra để nhân viên vận hành có thể theo dõi sự thay đổi áp suất thường xuyên.
Cách tra Model tương đương trong Series 2000
Khi cần thay thế hoặc tìm Model tương đương, không nên chỉ so sánh tên Model. Cần kiểm tra đồng thời các thông số như dải đo, đơn vị hiển thị, độ chính xác, môi chất sử dụng, giới hạn áp suất và yêu cầu lắp đặt.
Đối với nhân viên kỹ thuật và kinh doanh, việc tra cứu theo thông số giúp xác định nhanh Model phù hợp khi khách hàng chỉ cung cấp dải áp suất hoặc ứng dụng mà không có mã sản phẩm đầy đủ. Danh sách Model bên trên có thể được sử dụng để điều hướng trực tiếp đến từng Model cụ thể trong Series 2000.
Cần hỗ trợ chọn Model?
Cung cấp cho DLK các thông tin gồm: dải áp suất cần đo, đơn vị hiển thị, ứng dụng, môi chất và điều kiện lắp đặt. Dựa trên các thông số này, có thể xác định Model Series 2000 hoặc thiết bị tương đương phù hợp với yêu cầu thực tế.
