Giám sát chênh áp cầu thang bộ tăng áp: chọn cảm biến và cách lắp (stair pressurization)

Ngày nghiệm thu PCCC, quạt tăng áp cầu thang chạy, đoàn kiểm tra mở cửa tầng 15 và đo: chênh áp chỉ còn 8 Pa. Ở tầng 2 thì cửa nặng tới mức khó đẩy ra. Hệ tăng áp cầu thang bộ (stair pressurization) không chỉ cần quạt đủ lưu lượng mà cần giữ chênh áp giữa buồng thang và hành lang trong một khoảng hẹp ở mọi tầng. Làm được việc đó phải đo được chênh áp, và đây là chỗ cảm biến chênh áp quyết định kết quả.

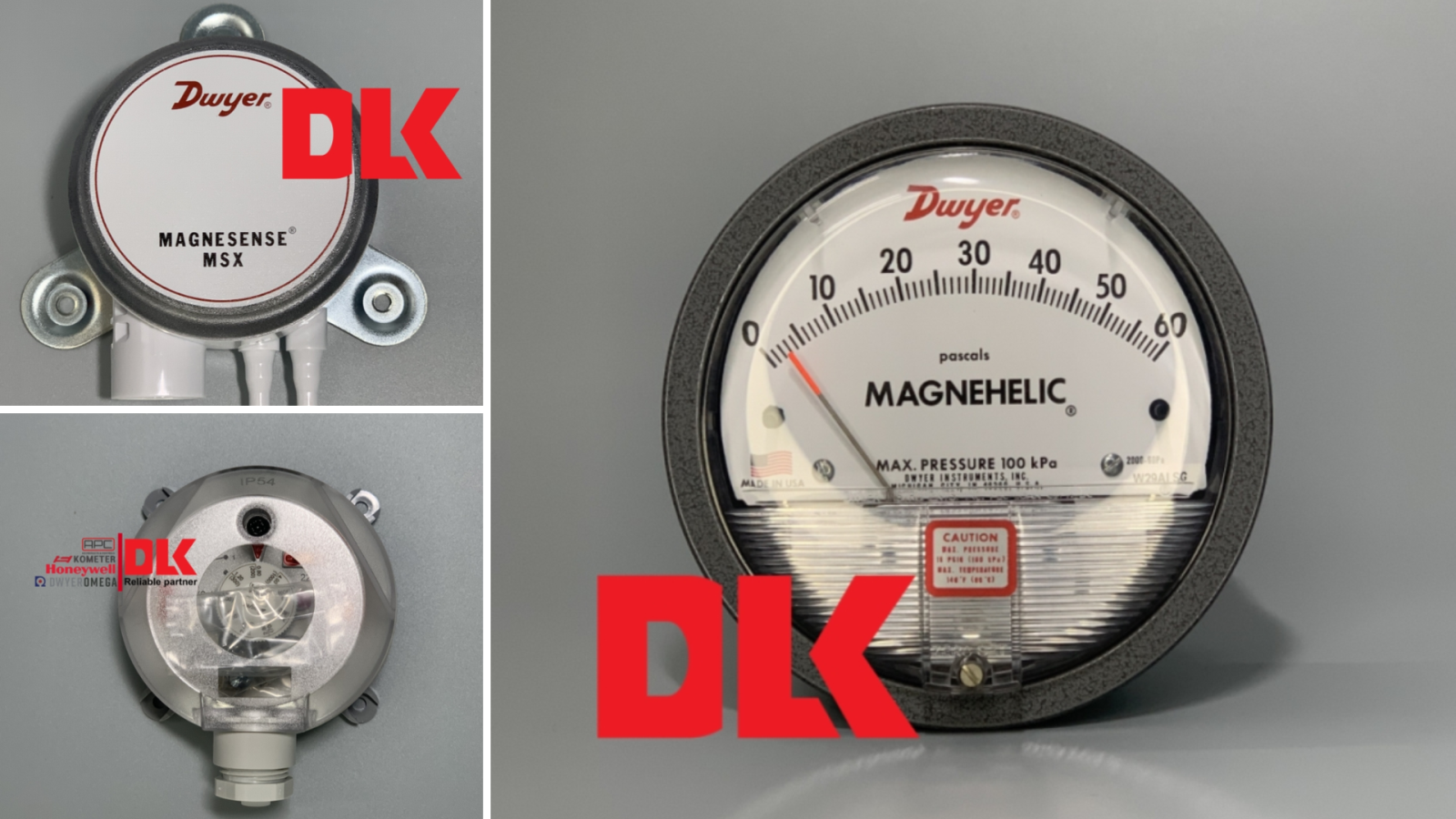

Giám sát chênh áp cầu thang

Chênh áp cầu thang bộ cần giữ ở mức nào?

Các tài liệu thiết kế trích QCVN 06:2022/BXD (Phụ lục D) đưa khoảng áp suất dư trong buồng thang không nhiễm khói so với khu vực kề là từ 20 Pa đến 50 Pa [CẦN KIỂM TRA nguyên văn điều khoản trong bản QCVN đang áp dụng và hồ sơ thiết kế]. Dưới 20 Pa khói dễ lọt vào buồng thang; quá cao thì lực mở cửa lớn, người thoát nạn không đẩy được cửa.

Vì khoảng làm việc chỉ 20–50 Pa, sai số và thang đo của thiết bị đo rất quan trọng: một cảm biến thang 0–1.000 Pa sai số ±1% thang đã lệch ±10 Pa, tức một phần ba khoảng cần giữ.

Chọn thiết bị đo cho hệ tăng áp

Nhiệm vụ	Thiết bị	Gợi ý cấu hình
Điều khiển biến tần quạt tăng áp giữ chênh áp ổn định	Cảm biến chênh áp 4–20 mA / 0–10 V	Dwyer MSX-W10-PA đặt dải 60 Pa (20–50 Pa ≈ 33–83% thang)
Hiển thị tại phòng điều khiển PCCC hoặc tại tầng	Đồng hồ chênh áp cơ, không cần điện	Dwyer Magnehelic Series 2000 thang 0–60 Pa (2000-60PA) hoặc 0–100 Pa
Báo động chênh áp thấp	Công tắc chênh áp	Dwyer ADPS-08 (chỉnh 20–300 Pa), cài khoảng 20 Pa

Thông số: cảm biến chênh áp Dwyer MSX-W10-PA có 4 dải chọn 60/75/100/125 Pa, sai số ±1% thang; đồng hồ Magnehelic Series 2000 ±2% thang; công tắc chênh áp Dwyer ADPS bản 08 chỉnh 20–300 Pa, vùng chết 10–12 Pa.

Lắp ống lấy áp: đo giữa buồng thang và hành lang

Cổng HIGH (+) nối vào buồng thang, cổng LOW (−) nối ra hành lang (khu vực kề) cùng tầng. Không nối cổng LOW ra ngoài trời: áp ngoài trời dao động theo gió và không phải là chênh áp mà quy chuẩn yêu cầu.

🔧 Kinh nghiệm hiện trường: do hiệu ứng ống khói trong nhà cao tầng, chênh áp giữa buồng thang và hành lang khác nhau theo tầng. Một điểm đo duy nhất ở tầng trệt có thể báo 35 Pa trong khi tầng trên cùng chỉ còn 15 Pa. Nhiều dự án đặt cảm biến ở 2–3 vị trí (tầng thấp, giữa, cao) và cho bộ điều khiển chạy theo giá trị thấp nhất, kết hợp van xả áp cơ khí mở khi vượt khoảng 50 Pa để chặn phía trên.

Logic điều khiển thường gặp

Trạng thái	Hành động
Có tín hiệu báo cháy	Khởi động quạt tăng áp, biến tần chạy theo PID với điểm đặt khoảng giữa dải (ví dụ 35 Pa)
Chênh áp dưới ngưỡng thấp (ví dụ 20 Pa) quá thời gian trễ	Báo động "mất áp" về tủ báo cháy/BMS
Chênh áp vượt khoảng 50 Pa (nhiều cửa đóng cùng lúc)	Biến tần giảm tốc; van xả áp mở để giới hạn
Đầu báo khói tại cửa lấy gió quạt tác động	Dừng quạt tăng áp để không thổi khói vào buồng thang

Đầu báo khói tại cửa lấy gió quạt: xem bài cảm biến khói quạt tạo áp. Phân biệt cảm biến, đồng hồ và công tắc chênh áp: cảm biến chênh áp là gì.

Câu hỏi thường gặp

Chênh áp cầu thang bộ bao nhiêu là đạt?

Theo các tài liệu thiết kế trích QCVN 06:2022/BXD là từ 20 Pa đến 50 Pa giữa buồng thang không nhiễm khói và khu vực kề. Giá trị cụ thể theo hồ sơ thiết kế PCCC được duyệt.
