SERIES VFLO |

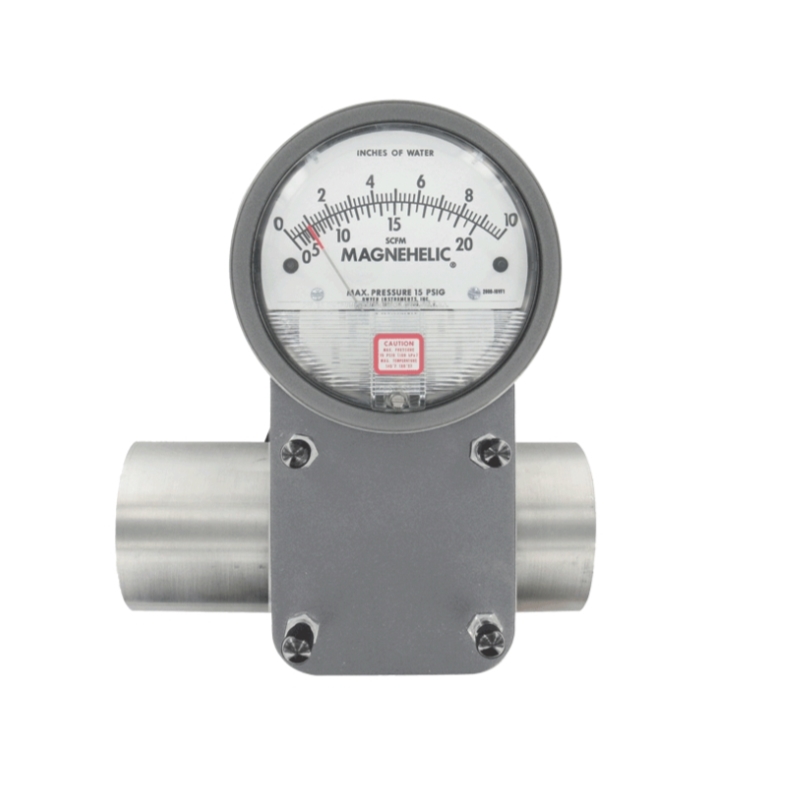

ĐỒNG HỒ ĐO LƯU LƯỢNG VENTURI VỚI ĐỒNG HỒ MAGNEHELIC® |
|
Đặc tính |
Mô tả |
|
Series VFLO |
Công Tắc Lưu Lượng Vận Hành Bằng Cánh Gạt |
|
Dịch vụ |
Khí hoặc chất lỏng tương thích. |
|
Vật liệu tiếp xúc / Vật liệu ướt |
Cánh gạt: Thép không gỉ 301; Thân: Đồng thau hoặc thép không gỉ 316 tiêu chuẩn; Chốt: Thép không gỉ 301, 302; Nam châm: Gốm; Khác: Thép không gỉ 301, 302, 316. |
|
Giới hạn nhiệt độ |
-4 đến 275°F (-20 đến 135°C) tiêu chuẩn, tùy chọn nhiệt độ cao MT 400°F (205°C) (MT không có UL, CSA, ATEX, IECEx hoặc KC). Các tùy chọn ATEX, IECEx và KC, nhiệt độ môi trường -4 đến 163°F (-20 đến 73°C); nhiệt độ quá trình -4 đến 163°F (-20 đến 73°C) ((-4 đến 275°F (-20 đến 135°C) với các tùy chọn ATEX/IECEx A, B, D). |
|
Giới hạn áp suất |
Thân đồng: 1000 psig (69 bar), thân thép không gỉ 316: 2000 psig (138 bar), tùy chọn 5000 psig (345 bar) có sẵn với thân thép không gỉ 316. |
|
Cấp bảo vệ vỏ / Đánh giá bao vây |
Chống chịu thời tiết và Chống cháy nổ. Được liệt kê với UL và CSA cho Class I, Groups A, B, C và D; Class II, Groups E, F, và G. Các tùy chọn ATEX, IECEx và KOSHA cũng có sẵn. |
|
Loại công tắc / Kiểu công tắc |
Công tắc nhanh SPDT tiêu chuẩn, tùy chọn công tắc nhanh DPDT. |
|
Định mức điện / Thông số điện |
Model UL, FM, ATEX: 10 A @ 125/250 VAC (V~). Model CSA, ATEX, IECEx và KC: 5A @ 125/250 VAC (V~); 5A res., 3A ind. @ 30 VDC. Tùy chọn MV: 1A @ 125 VAC; 1A res., .5A ind. @ 30 VDC. Tùy chọn MT: 5 A @ 125/250 VAC (V~). |
|
Kết nối điện |
Khối thiết bị đầu cuối kiểu vít. |
|
Kết nối ống dẫn |
3/4" NPT ren trong. |
|
Kết nối quá trình |
1" NPT ren ngoài. |
|
Hướng lắp đặt / Định hướng lắp đặt |
Trong phạm vi 5° so với phương thẳng đứng, đối với các đường ống nằm ngang. |
|
Điều chỉnh điểm đặt / Cài đặt điểm đặt |
Cánh gạt có thể cắt được. Điểm đặt cụ thể phụ thuộc vào model và kích thước ống. |
|
Trọng lượng |
2 lb, 1 oz (935.5 g). |
|
Phê duyệt của cơ quan / Chứng nhận |
UL, CSA, FM, ATEX, IECEx, KOSHA, CE. (Xem trang danh mục để biết phê duyệt model/tùy chọn cụ thể). |
