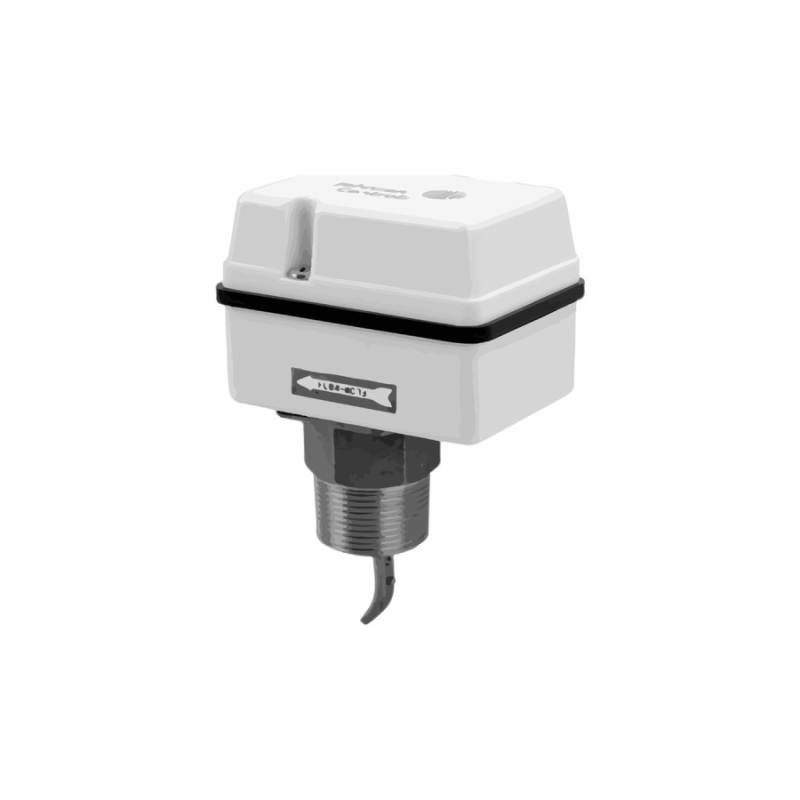

FS80-C Johnson Controls – Công tắc dòng chảy flow switch

Liên hệLiên hệ với chúng tôi để được tư vấn và báo giá

Thông tin sản phẩm

FS80-C Johnson Controls là công tắc dòng chảy (flow switch) kiểu cánh gạt dùng giám sát dòng chảy trong đường ống nước, ethylene glycol hoặc chất lỏng không nguy hiểm khác, cho ống từ 1 inch trở lên. Tiếp điểm SPDT đóng cắt một thiết bị và ngắt một thiết bị khác khi lưu lượng vượt lên hoặc giảm xuống dưới ngưỡng cài đặt.

Ứng dụng điển hình của công tắc dòng chảy FS80-C là dừng máy nén chiller khi mất dòng nước, giảm nguy cơ đóng băng bình bay hơi. Thiết bị chịu áp tới 1,5 MPa, nhiệt độ chất lỏng -25 đến 110 °C, vỏ IP55 dùng được trong nhà và ngoài trời.

Catalog Johnson Controls FS80-C – Công tắc dòng chảy (PDF)

Thẻ:

🚚 Nhập khẩu trực tiếp bởi DLK TRADING SERVICE COMPANY LIMITED.
✅ Chất lượng : Hàng mới 100%, đảm bảo chính hãng, đầy đủ hồ sơ nhập khẩu.
🛠️ Bảo hành : 12 tháng, (tùy chọn 36 tháng).
📞 Phone : 0937972339

Đặc tính kĩ thuật
Tên của sản phẩm
Tài liệu kĩ thuật hợp chuẩn

Đặc tính kỹ thuật công tắc dòng chảy FS80-C

Áp suất chất lỏng tối đa	1,5 MPa
Nhiệt độ chất lỏng	-25 đến 110 °C
Nhiệt độ môi trường	-20 đến 60 °C
Tiếp điểm	SPDT
Đấu dây	Cầu đấu vít
Cánh gạt	1", 2", 3" và 6"; inox SS301
Kết nối ống	Ren 1" 11-1/2 NPT
Cấp bảo vệ	IP55
Chứng nhận	CE
Khối lượng	0,57 kg

Định mức tiếp điểm FS80-C

Định mức	110 VAC	220 VAC
Công suất động cơ	1 HP	1 HP
Dòng đầy tải	16 A	8 A
Dòng khóa rôto	96 A	48 A
Tải thuần trở	16 A	16 A
Tải điều khiển (pilot duty)	125 VA ở 24–277 VAC	125 VA ở 24–277 VAC

Nguyên lý tiếp điểm công tắc dòng chảy FS80-C

Cầu đấu có mã màu: đỏ là chân chung (common); khi lưu lượng tăng vượt ngưỡng, đỏ đóng với xanh dương; khi lưu lượng giảm dưới ngưỡng, đỏ đóng với vàng. Dùng cặp đỏ – xanh dương làm tín hiệu cho phép chạy máy nén, cặp đỏ – vàng làm tín hiệu báo mất nước về BMS.

Ứng dụng và lưu ý lắp đặt FS80-C

Bảo vệ chiller: liên động cho phép chạy máy nén chỉ khi có dòng nước qua bình bay hơi và bình ngưng.
Xác nhận bơm chạy, báo mất nước cho tháp giải nhiệt, bộ trao đổi nhiệt.
Cắt cánh gạt theo cỡ ống thực tế; lắp trên đoạn ống thẳng, xa co, van, bơm để dòng chảy ổn định.
Lắp ở nơi nhiệt độ chất lỏng cao hơn điểm sương môi trường theo khuyến nghị của hãng.
FS80-C là thiết bị điều khiển vận hành; với ứng dụng an toàn cần bổ sung thiết bị giới hạn hoặc hệ báo động độc lập.

🔧 Kinh nghiệm từ DLK: với chiller, nên dùng đồng thời công tắc dòng chảy FS80-C và tín hiệu chênh áp qua bình bay hơi để tránh báo sai khi cánh gạt bị kẹt cặn.

Chọn thiết bị giám sát dòng chảy và đo năng lượng

Chỉ cần biết có hay không có dòng chảy (liên động chiller, xác nhận bơm chạy) thì dùng công tắc dòng chảy – đơn giản, kinh tế. Cần giá trị lưu lượng liên tục để điều khiển bơm biến tần, cân bằng hệ hoặc tính hiệu suất trạm lạnh thì dùng đồng hồ đo lưu lượng. Cần đo năng lượng lạnh/sưởi để phân bổ chi phí cho khách thuê hoặc đánh giá hiệu suất (kW/RT) thì dùng đồng hồ BTU gồm đo lưu lượng và cặp cảm biến nhiệt độ cấp – hồi.

Lưu ý lắp đặt thiết bị đo lưu lượng

Lắp trên đoạn ống thẳng, xa bơm, co, van điều khiển để dòng chảy ổn định; đường ống luôn đầy nước tại vị trí đo.
Tránh điểm cao của đường ống nơi dễ đọng khí; xả khí kỹ trước khi nghiệm thu.
Cảm biến nhiệt độ cấp – hồi của đồng hồ BTU lắp đúng cặp, đúng vị trí đường cấp và đường hồi.
Đồng hồ điện từ cần chất lỏng dẫn điện và nối đất tốt theo hướng dẫn của hãng.
Đi dây truyền thông M-Bus/Modbus riêng, đánh địa chỉ không trùng để đọc chỉ số tập trung.

DLK tư vấn chọn cỡ, vật liệu lót, phương án truyền thông và tích hợp dữ liệu vào BMS cho trạm chiller, AHU, tòa nhà cho thuê. Liên hệ hotline 093 797 2339.

So sánh thiết bị giám sát dòng chảy và đo năng lượng Johnson Controls

Dòng	Chức năng	Cỡ	Tín hiệu
FS80-C	Công tắc dòng chảy cánh gạt	Ống 1"–6"	Tiếp điểm SPDT
KEN	Đồng hồ đo lưu lượng điện từ	DN25–DN600	4–20 mA, Modbus RTU
KHN	Đồng hồ BTU điện từ	DN25–DN600	4–20 mA, Modbus RTU
RLBC	Đồng hồ BTU siêu âm, chạy pin	DN20–DN150	M-Bus, RS485 Modbus
