Bảng chọn thermostat T7000e
|
Mã |
Nguồn |
Truyền thông |
Quạt |
Van |
Ứng dụng FCU |
|
T7300-TF60-9KS0 |
110–240 VAC |
– |
Quạt 3 tốc độ |
On/off 2/3 dây |
FCU 2 ống, 4 ống; TiO2/ESP |
|
T7700-TF60-9KS0 |
110–240 VAC |
Modbus RTU |
Quạt 3 tốc độ |
On/off 2/3 dây |
FCU 2 ống, 4 ống; TiO2/ESP |
|
T7300-TF60-9MS0 |
110–240 VAC |
– |
Quạt ECM hoặc 3 tốc độ |
On/off 2/3 dây hoặc van tỷ lệ |
FCU 2 ống, 4 ống; TiO2/ESP |
|
T7700-TF60-9MS0 |
110–240 VAC |
Modbus RTU |
Quạt ECM hoặc 3 tốc độ |
On/off 2/3 dây hoặc van tỷ lệ |
FCU 2 ống, 4 ống; TiO2/ESP |
|
T7300-TF61-9MS0 |
24 VAC |
– |
Quạt ECM hoặc 3 tốc độ |
On/off 2/3 dây hoặc van tỷ lệ |
FCU 2 ống, 4 ống; TiO2/ESP |
Tất cả model hỗ trợ cảm biến rời hoặc ngõ vào BI/có người (cảm biến rời đặt riêng); một model cấu hình cho nhiều ứng dụng bằng tham số. Tổ hợp chi tiết quạt – van theo từng mã xem catalog PDF.
Đặc tính kỹ thuật thermostat T7000e
|
Nguồn |
AC 110–240 V (±10%) hoặc AC 24 V (±10%), 50/60 Hz |
|
Dải đo nhiệt độ |
5–35 °C |
|
Độ chính xác |
Hiển thị ±0,5 °C; đo ±1 °C |
|
Ngõ ra analog |
0–10 VDC, tới 20 mA (quạt ECM, van tỷ lệ) |
|
Ngõ ra relay |
Quạt: cảm 2,2 A cosφ 0,98 (khởi động 3,6 A), thuần trở 5 A; van: 2 (0,6) A |
|
Ngõ vào BI |
Tiếp điểm khô |
|
Cảm biến rời |
NTC 10K loại SA1200-002 |
|
Đấu dây |
Cầu đấu vít: 0,13–1,3 mm² (đầu 5 mm); 0,2–0,8 mm² (đầu 3,5 mm) |
|
Lắp đặt |
Âm tường |
|
Môi trường làm việc |
0–50 °C, 5–90% RH, không ngưng tụ |
|
Lưu kho |
-30 đến 60 °C |
|
Cấp bảo vệ |
IP20 |
|
Chứng nhận |
CE, RCM, RoHS, WEEE |

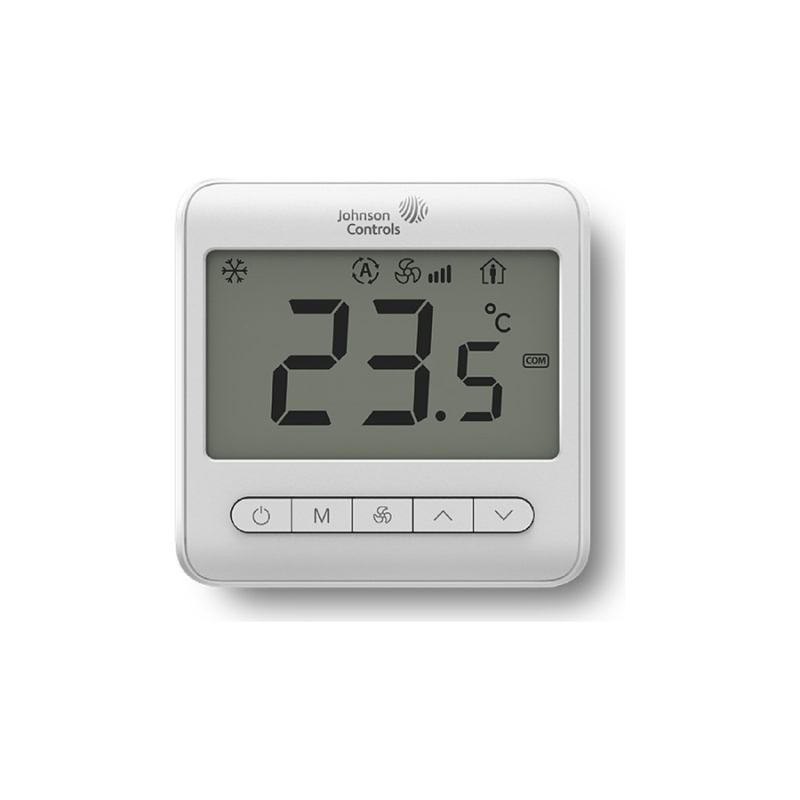

Ưu điểm của T7000e
-
Thiết kế thẩm mỹ: LCD lớn, nút nhấn nhạy, cạnh cong, thân siêu mỏng.
-
Tiết kiệm năng lượng: điều khiển quạt ECM và van tỷ lệ chuẩn xác.
-
Thoải mái và lành mạnh: phối hợp bộ lọc TiO2/ESP nâng cao chất lượng không khí.
-
Điều khiển thông minh: lạnh, sưởi, thông gió, chế độ tiết kiệm khi vắng người.
-
Lắp đặt không cần mở nắp; mọi model hỗ trợ van 2/3 dây và cảm biến rời.
🔧 Kinh nghiệm từ DLK: khi FCU dùng van tỷ lệ và quạt ECM để tiết kiệm năng lượng, chọn bản 9MS0; với hệ cấp nguồn điều khiển 24 VAC chọn T7300-TF61-9MS0. Cần đưa về BMS thì chọn T7700.
Cách chọn thermostat cho FCU
-
Kiểu FCU: 2 ống (lạnh hoặc sưởi theo mùa) hay 4 ống (lạnh và sưởi riêng) – quyết định số ngõ ra van.
-
Kiểu quạt: quạt AC 3 tốc độ dùng ngõ ra relay; quạt ECM cần ngõ ra 0–10 VDC.
-
Kiểu van: van on/off 2 dây, van 3 dây (mở/đóng) hay van tỷ lệ 0–10 V – chọn model có ngõ ra tương ứng.
-
Kết nối BMS: cần giám sát tập trung thì chọn bản có Modbus RTU hoặc BACnet; công trình nhỏ dùng bản độc lập.
-
Nguồn cấp: 110–240 VAC lấy trực tiếp từ FCU hoặc 24 VAC từ biến áp điều khiển.
-
Tính năng phụ: ngõ vào BI cho thẻ phòng/cảm biến hiện diện, cảm biến nhiệt độ rời khi thermostat đặt xa vùng điều hòa, điều khiển sưởi sàn, bộ lọc TiO2/ESP.
Lưu ý lắp đặt thermostat
-
Lắp trên tường trong, tránh nắng chiếu, miệng gió thổi trực tiếp, nguồn nhiệt và luồng gió lùa từ cửa.
-
Kiểm tra dòng định mức relay so với dòng quạt FCU (cả dòng khởi động) trước khi đấu nối trực tiếp.
-
Tách dây truyền thông Modbus khỏi dây động lực, dùng cáp xoắn đôi chống nhiễu, đặt điện trở đầu cuối theo thiết kế mạng.
-
Cấu hình tham số ứng dụng (2 ống/4 ống, kiểu van, kiểu quạt) ngay khi chạy thử, ghi lại vào hồ sơ hoàn công.
DLK cung cấp trọn bộ thermostat, van điện FCU, van PICV và cảm biến Johnson Controls, hỗ trợ cấu hình tham số và tích hợp Modbus vào BMS. Liên hệ hotline 093 797 2339.
So sánh các dòng thermostat Johnson Controls
|
Dòng |
Đặc điểm |
Truyền thông |
|
T7000 (T7200, T7600) |
LCD; quạt 3 tốc độ hoặc ECM; van on/off, van tỷ lệ; nguồn 100/110–240 VAC |
T7600: Modbus RTU |
|
T7000e (T7300, T7700) |
LCD mỏng; quạt 3 tốc độ hoặc ECM; van on/off, van tỷ lệ; nguồn 110–240 VAC hoặc 24 VAC |
T7700: Modbus RTU |
|
T9000 (T9200, T9600) |
Cảm ứng cho FCU 2/4 ống, quạt 3 tốc độ hoặc ECM, sưởi sàn |
T9600: Modbus |
|
TEC3000 |
Màn hình màu cảm ứng; FCU, rooftop, heat pump, VAV |
BACnet MS/TP, N2, không dây ZFR |
|
TEC4000S |
Màn hình cảm ứng màu 4", 7 ứng dụng trong một model |
BACnet MS/TP |
Tổng hợp từ catalog từng dòng; thông số chi tiết xem trang từng dòng.
Xem chi tiết từng dòng: T7000 (T7200, T7600), T9000 (T9200, T9600), TEC3000, TEC4000S.
Câu hỏi thường gặp về T7000e
T7300 và T7700 khác nhau gì?
T7700 có truyền thông Modbus RTU; T7300 là bản độc lập.
T7000e có bản 24 VAC không?
Có, T7300-TF61-9MS0 dùng nguồn 24 VAC.
Van nào dùng với T7000e?
Van on/off như VLC2000 hoặc van tỷ lệ như VPMF với động cơ 0–10 V.
