Van điều khiển nhiệt độ cho AHU, FCU: các loại và cách chọn (HVAC control valve)

Trong hệ HVAC, "van điều khiển nhiệt độ" không phải một loại van riêng mà là cả một bộ: thân van đặt trên đường nước lạnh hoặc nước nóng, cộng với động cơ (bộ truyền động) nhận lệnh từ thermostat hay bộ điều khiển DDC. Nhiệt độ phòng hay nhiệt độ gió cấp được giữ bằng cách thay đổi lượng nước qua dàn trao đổi nhiệt. Bài này hệ thống lại các loại van điều khiển nhiệt độ (HVAC control valve) theo thiết bị, giúp chọn đúng thân van, đúng động cơ.

Bộ van điều khiển gồm những gì?

Chọn theo thiết bị

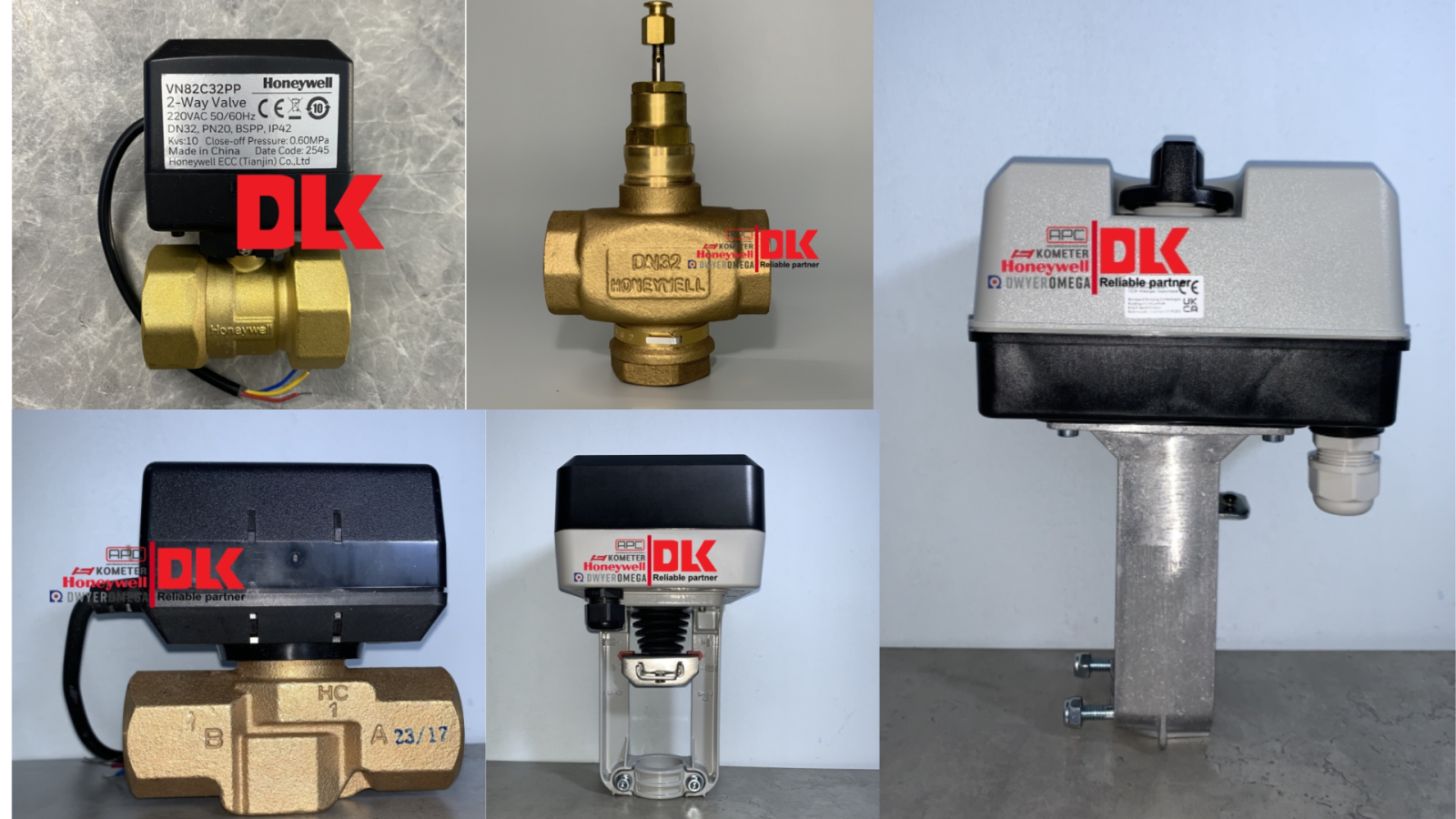

Thông số tham khảo từ trang sản phẩm DLK: V5011P có đặc tính phần trăm đều, PN20, nước 2–121 °C, hành trình 20 mm; V5833 là van 3 ngã nhỏ PN16, nước 2–120 °C, hành trình 6,5 mm; VN8 là van bi on/off DN15–DN32, PN20, 1–95 °C.

2 ngã hay 3 ngã?

Van 2 ngã đóng thì nước không qua dàn, lưu lượng toàn hệ giảm theo tải, hợp với bơm biến tần. Van 3 ngã đóng thì nước đi tắt qua đường bypass, lưu lượng hệ gần như không đổi, hợp với bơm lưu lượng cố định. Chi tiết cho FCU xem bài van điện từ FCU là gì.

Chọn cỡ: theo Kvs, không theo cỡ ống

Kvs = Q / √ΔP. Ví dụ AHU cần 9 m³/h, chọn sụt áp qua van 0,8 bar thì Kvs ≈ 10, tức van DN25 như V5011P1004 dù ống nối dàn là DN50. Cách tính và chọn ΔP: xem bài Kvs là gì và cách tính Kvs.

Câu hỏi thường gặp

Van điều chỉnh nhiệt độ và van điều khiển nhiệt độ có khác nhau không?

Trong HVAC hai tên thường chỉ cùng một thứ: van có động cơ điều tiết nước qua dàn theo tín hiệu nhiệt độ. Van điều chỉnh nhiệt độ tự lực (không cần điện, dùng bầu cảm biến) là loại khác, ít dùng trong hệ chiller.

HVAC control valve tiếng Việt là gì?

Là van điều khiển (van điện) cho hệ HVAC, gồm thân van và động cơ.

Van điều khiển AHU nên dùng tín hiệu gì?

Thường dùng tín hiệu tuyến tính 0–10 V hoặc 2–10 V từ DDC để giữ nhiệt độ gió cấp ổn định; on/off chỉ hợp với FCU nhỏ.

Có dùng van FCU cho AHU được không?

Thường không đủ: AHU cần Kvs lớn hơn và độ điều chỉnh tốt hơn. Chọn theo Kvs tính được.
