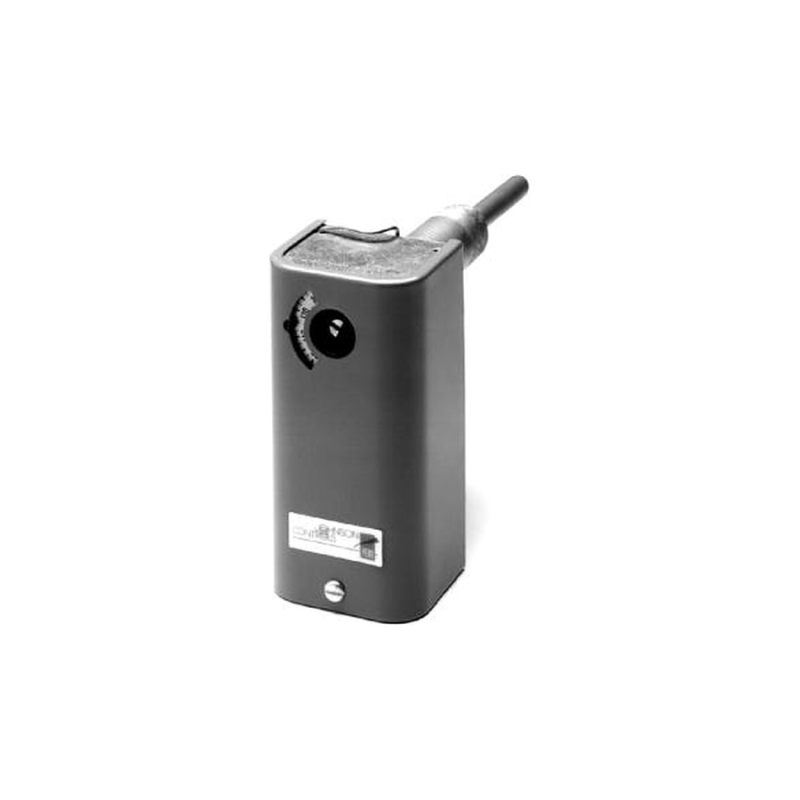

A19 Johnson Controls PENN – Bộ điều khiển nhiệt độ nhúng

Liên hệLiên hệ với chúng tôi để được tư vấn và báo giá

Thông tin sản phẩm

A19 Johnson Controls PENN là dòng bộ điều khiển nhiệt độ nhúng (thermostat cơ, immersion control) cho hệ sưởi nước nóng, đảm nhận các chức năng cắt nhiệt độ cao, điều khiển vận hành, điều khiển bơm tuần hoàn hoặc cắt nhiệt độ thấp. Dải cài đặt 40–120 °C.

Bộ điều khiển nhiệt độ A19 dùng phần tử giãn nở chất lỏng với bầu cảm biến đồng trong giếng nhúng, cho đáp ứng nhanh; tiếp điểm Pennswitch tác động nhanh, kín bụi. Thiết bị lắp trực tiếp vào lỗ ren nồi hơi, tháo ra khỏi giếng dễ dàng bằng cách nới vít.

Catalog Johnson Controls A19 – Bộ điều khiển nhiệt độ (PDF)

Thẻ:

🚚 Nhập khẩu trực tiếp bởi DLK TRADING SERVICE COMPANY LIMITED.
✅ Chất lượng : Hàng mới 100%, đảm bảo chính hãng, đầy đủ hồ sơ nhập khẩu.
🛠️ Bảo hành : 12 tháng, (tùy chọn 36 tháng).
📞 Phone : 0937972339

Đặc tính kĩ thuật
Tên của sản phẩm
Tài liệu kĩ thuật hợp chuẩn

Bảng chọn model bộ điều khiển nhiệt độ A19

Mã	Tác động tiếp điểm	Vi sai
A19AAB	Mở khi nhiệt độ tăng	Cố định
A19AAC	SPDT	Cố định
A19ABA	Đóng khi nhiệt độ tăng	Chỉnh được
A19ABB	Mở khi nhiệt độ tăng	Chỉnh được
A19ABC	SPDT	Chỉnh được
A19ADB	Mở khi nhiệt độ tăng, khóa – reset tay	–
A19ADC	SPDT, khóa – reset tay	–

Đặc tính kỹ thuật A19

Dải nhiệt độ	40–120 °C
Vi sai cố định	3,3 °C
Vi sai chỉnh được	Tối thiểu 3,3 °C; tối đa 13 °C
Nhiệt độ tối đa	Tại vỏ 60 °C; tại bầu cảm biến 143 °C
Tác động tiếp điểm	Đỏ – vàng đóng khi nhiệt độ tăng; đỏ – xanh dương mở khi nhiệt độ tăng
Tiếp điểm	Pennswitch tác động nhanh, kín bụi
Lỗ luồn dây	1 lỗ Ø22 mm cho ống luồn 1/2"
Vỏ	NEMA Type 1, sơn tĩnh điện xám
Vật liệu	Thân thép cán nguội 1,57 mm; nắp thép cán nguội 0,64 mm
Lắp đặt	Giếng nhúng lắp trực tiếp vào lỗ ren nồi hơi; bản bầu xa lắp lên bề mặt phẳng
Khối lượng	0,7 kg/cái; thùng 25 cái 17 kg
Vít đấu dây	No.8-32 × 1/4" có long đen

Ưu điểm của A19

Tiếp điểm Pennswitch kín bụi.
Bầu cảm biến và giếng đồng bộ, truyền nhiệt nhanh và hiệu quả.
Reset tay (khi có) kiểu "trip-free": phải nhấn và nhả nút reset thì thiết bị mới hoạt động lại.
Chặn mặt số ẩn giới hạn nhiệt độ cài đặt tối đa.
Thang chia đọc trực tiếp, chỉnh nhanh tại công trình.
Xoay vị trí lắp quanh trục giếng mà không ảnh hưởng đặc tính làm việc.

🔧 Kinh nghiệm từ DLK: A19 là thiết bị điều khiển vận hành; với chức năng cắt nhiệt an toàn cho nồi hơi, chọn bản khóa – reset tay (A19ADB, A19ADC) và vẫn cần thiết bị giới hạn an toàn độc lập theo quy định.

Các chức năng điều khiển của A19 trong hệ nồi hơi nước nóng

Chức năng	Mô tả	Kiểu tiếp điểm thường dùng
Cắt nhiệt độ cao (high limit)	Ngắt đầu đốt khi nước vượt nhiệt độ cài đặt	Mở khi nhiệt độ tăng; bản khóa – reset tay
Điều khiển vận hành (operating)	Bật/tắt đầu đốt để giữ nhiệt độ nước	Mở khi nhiệt độ tăng, vi sai chỉnh được
Điều khiển bơm tuần hoàn (circulator)	Chạy bơm khi nước đủ nóng	Đóng khi nhiệt độ tăng
Cắt nhiệt độ thấp (low limit)	Ngăn bơm/quạt chạy khi nước chưa đủ nóng	SPDT hoặc đóng khi nhiệt độ tăng

Chọn mã A19 theo kiểu tiếp điểm và vi sai trong bảng chọn model ở trên.

Lưu ý lắp đặt bộ điều khiển nhiệt độ nhúng

Lắp giếng nhúng vào lỗ ren nồi hơi hoặc đường ống sao cho bầu cảm biến ngập trong dòng nước.
Đưa bầu cảm biến chạm hết đáy giếng, siết vít giữ; có thể dùng keo dẫn nhiệt để đáp ứng nhanh hơn.
Đặt chặn mặt số để giới hạn nhiệt độ tối đa người vận hành có thể cài.
Đấu dây theo mã màu: đỏ – vàng đóng khi nhiệt độ tăng, đỏ – xanh dương mở khi nhiệt độ tăng.
Kiểm tra tác động thực tế bằng cách tăng nhiệt nước qua điểm cài đặt khi chạy thử.
