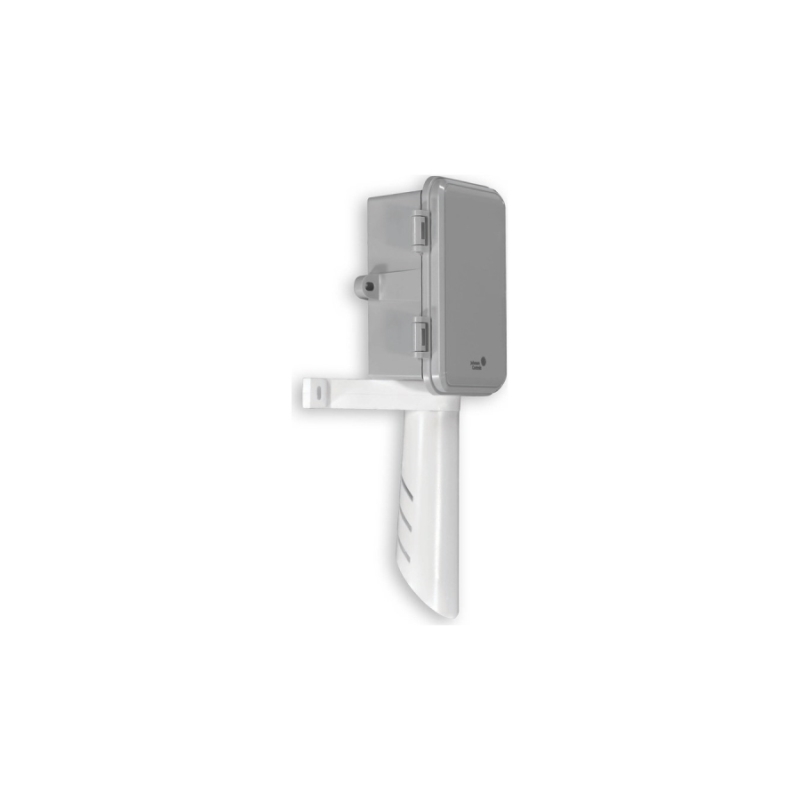

Đặc tính kỹ thuật cảm biến nhiệt độ độ ẩm ngoài trời Hx-U
|
Thương hiệu |
Johnson Controls (CD & Hx U Series) |
|
Cảm biến độ ẩm |
Điện dung, polymer nhiệt rắn |
|
Cảm biến nhiệt độ |
Thermistor NTC |
|
Dải đo độ ẩm |
0–100% RH |
|
Dải đo nhiệt độ bầu khô |
-30 °C đến 50 °C (-22 °F đến 122 °F) |
|
Sai số độ ẩm |
±2% RH trong khoảng 10–90% RH ở 25 °C |
|
Sai số nhiệt độ bầu khô (T) |
±0,2 °C (±0,4 °F) trong khoảng 0–50 °C |
|
Sai số nhiệt độ điểm sương (Td) |
±1,0 °C (±1,8 °F) ở 40% RH / 25 °C |
|
Sai số nhiệt độ bầu ướt (Tw) |
±1,0 °C (±1,8 °F) ở 50% RH / 25 °C |
|
Sai số enthalpy (En) |
±2 kJ/kg (±1 BTU/lb) ở 50% RH / 25 °C |
|
Vỏ |
Polycarbonate chống thời tiết |
|
Kích thước (C x R x S) |
116,5 x 112,5 x 53,7 mm (4,59 x 4,43 x 2,12 in) |
Năm đại lượng đo của Hx-U và cách dùng
|
Đại lượng |
Ký hiệu |
Ứng dụng trong HVAC |
|
Độ ẩm tương đối |
RH |
Giám sát thời tiết, điều khiển hút ẩm, cảnh báo ngưng tụ |
|
Nhiệt độ bầu khô |
T |
Bù nhiệt độ ngoài trời cho nước cấp, khóa chiller/boiler theo nhiệt độ |
|
Nhiệt độ điểm sương |
Td |
Đánh giá nguy cơ đọng sương trên bề mặt lạnh, xử lý gió tươi |
|
Nhiệt độ bầu ướt |
Tw |
Tối ưu tháp giải nhiệt, nhiệt độ nước giải nhiệt |
|
Enthalpy |
En |
Chế độ economizer theo enthalpy, so sánh gió tươi – gió hồi |
Ưu điểm của cảm biến nhiệt độ độ ẩm ngoài trời Hx-U
-
Tuyến tính hóa số và bù nhiệt độ giúp tín hiệu ổn định trong dải nhiệt độ ngoài trời rộng.
-
Cảm biến độ ẩm polymer nhiệt rắn chịu môi trường ngoài trời tốt.
-
Thermistor NTC chọn khớp đường cong cho sai số nhiệt độ ±0,2 °C.
-
Một thiết bị cho 5 đại lượng, giảm số điểm đo cần lắp cho BMS.
-
Vỏ polycarbonate chống thời tiết, gọn, dễ lắp.
Ứng dụng Hx-U trong hệ thống HVAC
Trong hệ nước lạnh, cảm biến nhiệt độ độ ẩm ngoài trời Hx-U cung cấp nhiệt độ bầu ướt để tối ưu điểm đặt nước giải nhiệt và vận hành tháp giải nhiệt. Với AHU có economizer, enthalpy ngoài trời giúp quyết định khi nào dùng gió tươi để làm mát miễn phí. Hệ BMS cũng dùng nhiệt độ và độ ẩm ngoài trời để dự báo tải, điều chỉnh nhiệt độ nước cấp và cảnh báo nguy cơ ngưng tụ.
Lưu ý lắp đặt cảm biến Hx-U ngoài trời
-
Lắp ở mặt tường hướng Bắc hoặc nơi có bóng râm, tránh nắng chiếu trực tiếp và bức xạ từ mái tôn, tường nóng.
-
Tránh vị trí gần miệng xả gió thải, dàn nóng, tháp giải nhiệt hoặc ống khói – nơi không khí bị ảnh hưởng nhiệt, ẩm.
-
Đặt cách mặt đất và mái đủ cao để tránh hơi nóng phản xạ; đầu cáp quay xuống dưới để nước không đọng vào hộp đấu dây.
🔧 Kinh nghiệm từ DLK: sai lệch độ ẩm ngoài trời thường do vị trí lắp chứ không do cảm biến. Hãy so sánh giá trị đo trong vài ngày với trạm khí tượng gần nhất trước khi đưa vào thuật toán economizer.
Enthalpy và economizer: vì sao cần đo cả nhiệt độ và độ ẩm
Ở khí hậu nóng ẩm, không khí ngoài trời có thể có nhiệt độ thấp hơn gió hồi nhưng lại chứa nhiều hơi nước, nên tổng nhiệt (enthalpy) cao hơn. Nếu economizer chỉ so sánh nhiệt độ, hệ thống có thể đưa gió tươi ẩm vào và làm tăng tải cho dàn lạnh. Cảm biến nhiệt độ độ ẩm ngoài trời Hx-U tính trực tiếp enthalpy, giúp bộ điều khiển chọn đúng thời điểm dùng gió tươi.
Cấu tạo cảm biến Hx-U
|
Thành phần |
Đặc điểm |
|
Phần tử đo độ ẩm |
Điện dung, polymer nhiệt rắn – ổn định trong môi trường ngoài trời |
|
Phần tử đo nhiệt độ |
Thermistor NTC chọn khớp đường đặc tính |
|
Xử lý tín hiệu |
Tuyến tính hóa số và bù nhiệt độ |
|
Đại lượng tính toán |
Điểm sương, nhiệt độ bầu ướt, enthalpy |
|
Vỏ |
Polycarbonate chống thời tiết, gọn, dễ lắp đặt |
Kiểm tra và bảo trì cảm biến nhiệt độ độ ẩm ngoài trời
-
Định kỳ vệ sinh bụi bẩn, mạng nhện ở khu vực cảm biến; bụi bám làm chậm đáp ứng độ ẩm.
-
So sánh giá trị với thiết bị đo chuẩn cầm tay khi bảo trì định kỳ.
-
Kiểm tra hộp đấu dây kín nước, đầu cáp quay xuống dưới.
Câu hỏi thường gặp về Hx-U
Hx-U đo được enthalpy không?
Có. Hx-U tính enthalpy với sai số ±2 kJ/kg ở 50% RH / 25 °C, cùng điểm sương và nhiệt độ bầu ướt.
Dải nhiệt độ làm việc của Hx-U là bao nhiêu?
Dải đo nhiệt độ bầu khô từ -30 °C đến 50 °C, phù hợp khí hậu Việt Nam.
Có cần chụp che nắng cho cảm biến nhiệt độ độ ẩm ngoài trời không?
Hx-U có vỏ chống thời tiết; tuy vậy vẫn nên chọn vị trí râm mát, tránh bức xạ để có giá trị đo chính xác nhất.
Hx-U đo độ ẩm chính xác đến đâu?
Sai số ±2% RH trong khoảng 10–90% RH ở 25 °C; dải đo 0–100% RH.
Hx-U dùng cảm biến nhiệt độ loại gì?
Thermistor NTC chọn khớp đường đặc tính, sai số ±0,2 °C trong khoảng 0–50 °C.
Hx-U có tính nhiệt độ bầu ướt không?
Có. Hx-U tính nhiệt độ bầu ướt với sai số ±1,0 °C ở 50% RH / 25 °C, hữu ích để tối ưu tháp giải nhiệt.
Kích thước Hx-U là bao nhiêu?
Khoảng 116,5 x 112,5 x 53,7 mm (cao x rộng x sâu).
Hx-U khác cảm biến độ ẩm ống gió thế nào?
Hx-U thiết kế cho lắp ngoài trời với vỏ polycarbonate chống thời tiết và 5 đại lượng đo, dùng cho dữ liệu thời tiết của BMS; cảm biến ống gió đo không khí bên trong hệ thống.
