Các phiên bản trong Series TEC3000
|
Phiên bản |
Truyền thông |
Đặc điểm |
|
TEC3000 có dây (networked) |
BACnet MS/TP hoặc N2 (chọn tại hiện trường) |
Giám sát và lập trình từ xa qua BAS; công tắc điện trở cuối đường (end-of-line) trên thiết bị |
|
TEC3000 không dây (wireless) |
Mạng mesh ZFR Pro → BACnet/IP |
Ghép với gateway và bộ điều khiển ZFR Pro, trao đổi dữ liệu với network engine qua BACnet/IP |
|
TEC3000 độc lập (standalone) |
Không truyền thông |
Cùng ứng dụng và thuật toán điều khiển như bản truyền thông, không kết nối mạng |
|
Tùy chọn cảm biến |
– |
Bản có cảm biến hiện diện tích hợp; bản có cảm biến độ ẩm tích hợp (hút ẩm cho FCU) |
|

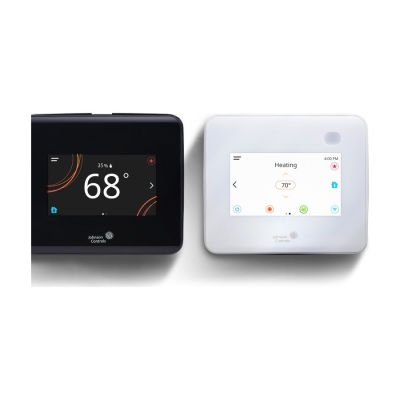

Màu sắc |
– |
Đen hoặc trắng |
Brochure không liệt kê mã đặt hàng chi tiết; DLK sẽ xác nhận mã TEC3000 theo ứng dụng, truyền thông và cảm biến cần dùng.
Đặc tính kỹ thuật thermostat TEC3000
|
Thương hiệu |
Johnson Controls (Smart Equipment) |
|
Thiết bị điều khiển |
FCU 2 ống/4 ống, rooftop có/không economizer, bơm nhiệt (kể cả nguồn nước), VAV phụ thuộc áp suất có/không sưởi bổ sung, quạt sưởi tủ, van sưởi nước nóng cục bộ, thiết bị zoning |
|
Kiểu tín hiệu điều khiển |
On/off, floating, tỷ lệ 0–10 VDC, 1 hoặc 2 cấp |
|
Điều khiển quạt |
1 tốc độ; nhiều tốc độ (2 hoặc 3 cấp); biến tốc / quạt EC 0–10 VDC |
|

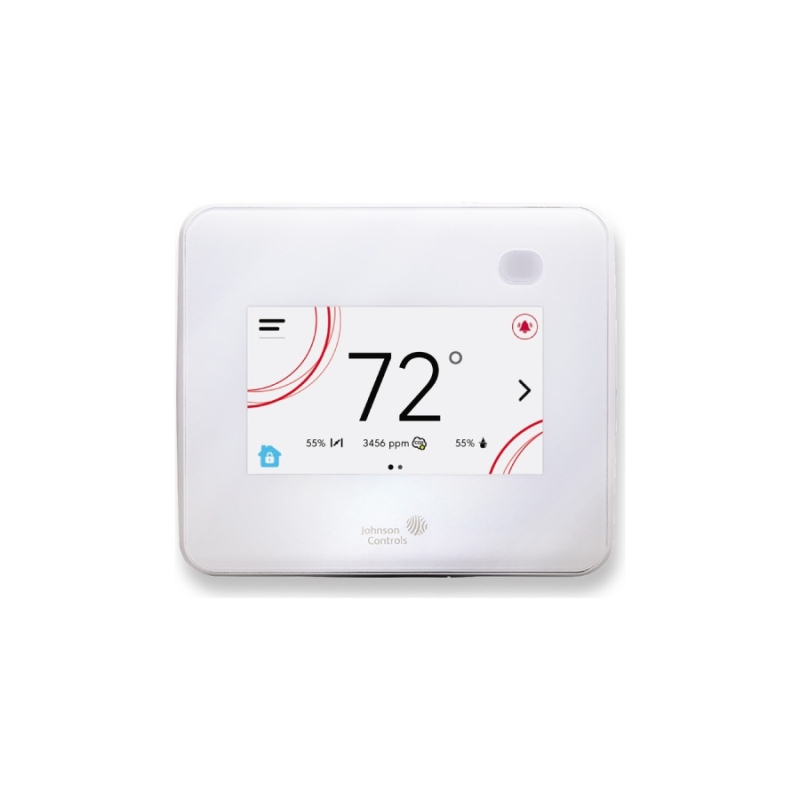

Hiển thị |
LCD màu có đèn nền, màn hình cảm ứng cấu hình được, chữ trạng thái dễ đọc |
|
Ngõ vào số |
2 ngõ vào BI cấu hình được (giảm nhiệt ban đêm, báo bảo trì / bẩn lọc, cảm biến chuyển động, trạng thái cửa sổ) |
|
Truyền thông |
BACnet MS/TP hoặc N2 (bản có dây); không dây ZFR Pro; bản độc lập |
|
Cảm biến tích hợp |
Nhiệt độ; tùy model có cảm biến hiện diện và cảm biến độ ẩm |
|
Cảm biến rời tương thích |
TE-6300 Series: TE-6300F lắp âm tường, TE-6300M lắp ống gió |
|
Cổng cấu hình |
USB: sao lưu, khôi phục, nhân bản cấu hình |
|
Ngôn ngữ |
7 ngôn ngữ: Anh, Tây Ban Nha, Pháp, Đức, Ý, Hà Lan, Bồ Đào Nha |
|
Phụ kiện |
Tấm ốp tường TEC-WALLPLT |
Vì sao chọn thermostat TEC3000 cho dự án có BMS
Cài đặt nhanh bằng cổng USB
Tất cả model TEC3000 có cổng USB để sao lưu và khôi phục cấu hình từ USB, nhờ đó nhân bản cấu hình giữa các thiết bị giống nhau rất nhanh. Với dự án hàng trăm FCU, đây là cách rút ngắn đáng kể thời gian chạy thử, nghiệm thu và thay thế.

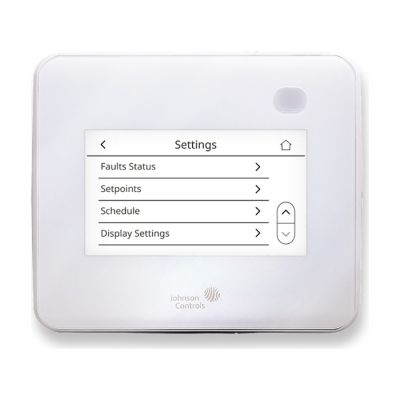

Màn hình màu, giới hạn quyền người dùng
Màn hình màu có đèn nền hiển thị trạng thái điều khiển theo thời gian thực bằng chữ dễ đọc, đèn nền sáng lên khi người dùng thao tác. Màn hình cảm ứng cấu hình được cho phép giới hạn thao tác của người dùng theo chính sách năng lượng của tòa nhà.
Tiết kiệm năng lượng: lịch hoạt động và cảm biến hiện diện
TEC3000 có lập lịch đơn giản; bản có cảm biến hiện diện tích hợp dùng thêm điểm đặt chờ (standby) khi không có người, phù hợp trường học, khách sạn và tòa nhà thương mại tiêu thụ năng lượng lớn, không phát sinh chi phí lắp cảm biến riêng.
Hút ẩm và thông gió nâng cao
Một số model hỗ trợ hút ẩm cho FCU 2 ống có sưởi bổ sung và FCU 4 ống: khi không cần sưởi, thermostat theo dõi độ ẩm phòng và kích hoạt hút ẩm, dùng nhiệt sưởi khi cần để giữ nhiệt độ. Nên dùng FCU quạt nhiều tốc độ hoặc biến tốc để hút ẩm hiệu quả. Chức năng điều khiển thông gió nâng cao giúp giảm nồng độ hạt lây nhiễm trong không khí.
Nâng cấp từ N2 lên BACnet không cần thay phần cứng
Bản có dây chọn BACnet MS/TP hoặc N2 ngay tại hiện trường, nên tòa nhà đang dùng mạng N2 có thể chuyển sang BACnet MS/TP mà không phải thay thermostat.
Ứng dụng thermostat TEC3000
-
Tòa nhà văn phòng, trường học, khách sạn có hệ BMS Metasys hoặc BACnet của hãng khác.
-
Cải tạo hệ N2 cũ sang BACnet MS/TP.
-
Công trình khó đi dây: dùng bản không dây ZFR Pro.
-
FCU, rooftop, heat pump cần điều khiển độc lập: dùng bản standalone.
Đi kèm TEC3000 có thể dùng van điện FCU VLC2000 cho điều khiển on/off, van PICV VPMF cho điều khiển tỷ lệ, và cảm biến CO2 CD-W cho thông gió theo nhu cầu.
🔧 Kinh nghiệm từ DLK: với bus BACnet MS/TP nhiều thermostat TEC3000, chỉ bật công tắc end-of-line ở thiết bị đầu và cuối đường bus; bật nhầm ở giữa đường là nguyên nhân phổ biến khiến bus chập chờn khi nghiệm thu.
Thiết bị HVAC mà thermostat TEC3000 điều khiển
-
Van sưởi nước nóng cục bộ (hydronic reheat).
-
VAV phụ thuộc áp suất, có hoặc không có sưởi bổ sung.
-
FCU 2 ống hoặc 4 ống.
-
Quạt sưởi tủ (cabinet unit heater).
-
Thiết bị zoning dùng tín hiệu on/off, floating hoặc tỷ lệ 0–10 VDC.
-
Máy rooftop (unitary) có hoặc không có economizer, bơm nhiệt.
-
Bơm nhiệt nguồn nước (water source heat pump).
Hai ngõ vào số cấu hình được của TEC3000
TEC3000 có 2 ngõ vào số (BI) cấu hình được cho các chức năng nâng cao: giảm nhiệt độ ban đêm từ xa (remote night setback), báo bảo trì hoặc báo bẩn lọc, cảm biến chuyển động, trạng thái cửa sổ. Thermostat tự điều chỉnh ứng dụng theo tín hiệu này, ví dụ dừng FCU khi cửa sổ mở. Có thể kết hợp công tắc chênh áp P133 làm tín hiệu báo bẩn lọc.
Cảm biến rời TE-6300 và phụ kiện TEC3000
Khi vị trí lắp thermostat không đại diện cho nhiệt độ vùng, dùng cảm biến rời TE-6300 Series của Johnson Controls: TE-6300F lắp âm tường hoặc TE-6300M lắp ống gió. Tấm ốp tường TEC-WALLPLT giúp che lỗ cũ khi thay thế thermostat cũ, cho bề mặt hoàn thiện gọn.
Câu hỏi thường gặp về thermostat TEC3000
TEC3000 có dùng cho hệ BMS không phải của Johnson Controls không?
Có. Bản có dây của TEC3000 tương thích đầy đủ với mọi hệ BACnet, ngoài các hệ Metasys, Facility Explorer và Verasys của Johnson Controls.
TEC3000 điều khiển quạt EC được không?
Được. TEC3000 hỗ trợ quạt 1 tốc độ, 2–3 tốc độ và quạt biến tốc / EC bằng tín hiệu 0–10 VDC.
Có cần cảm biến nhiệt độ rời cho TEC3000 không?
Không bắt buộc vì thermostat có cảm biến tích hợp. Khi vị trí lắp không đại diện cho phòng hoặc cần đo trong ống gió, dùng cảm biến rời TE-6300F hoặc TE-6300M.
TEC3000 có cổng USB để làm gì?
Cổng USB dùng sao lưu và khôi phục cấu hình, nhân bản cấu hình nhanh giữa các thermostat giống nhau, rút ngắn thời gian cài đặt và thay thế.
TEC3000 có hỗ trợ tiếng Việt không?
Theo brochure, TEC3000 lập trình được 7 ngôn ngữ: Anh, Tây Ban Nha, Pháp, Đức, Ý, Hà Lan, Bồ Đào Nha; tài liệu không liệt kê tiếng Việt.
TEC3000 không dây hoạt động thế nào?
Bản không dây ghép với gateway và bộ điều khiển ZFR Pro tạo mạng mesh; dữ liệu trao đổi giữa mạng ZFR và network engine qua BACnet/IP.
TEC3000 có những màu nào?
TEC3000 có 2 màu đen và trắng để phù hợp nội thất.
Xem thêm: bộ điều khiển nhiệt độ T9000, TEC4000S cảm ứng 4 inch, cảm biến phòng không dây NSW8000. Thông tin hãng: Johnson Controls.
Thông số trong bài trích từ tài liệu Johnson Controls PUBL-5970 (2022); xem bản đầy đủ trong Catalog Johnson Controls TEC3000 – thermostat (PDF).
