Bảng chọn model cảm biến CO2 CD7000
|
Mã |
Dải đo |
Kiểu lắp |
Cấp bảo vệ |
|

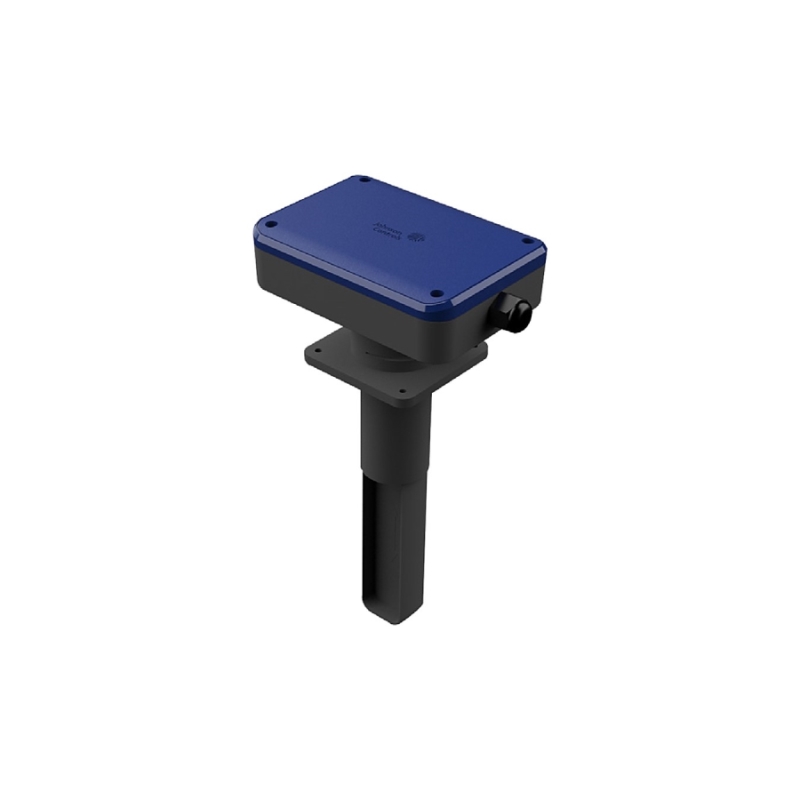

CD7000D0 |
0–2000 ppm |
Ống gió |
IP65 |
|
CD7000W0 |
0–2000 ppm |
Gắn tường |
IP30 |
Mã: CD7000 + D (ống gió) / W (gắn tường) + 0 (dải mặc định 0–2000 ppm).
Đặc tính kỹ thuật cảm biến CO2 CD7000
|
Phần tử |
NDIR, tự hiệu chuẩn ABC |
|
Nguyên lý lấy mẫu |
Khuếch tán |
|
Tuổi thọ thiết kế |
10 năm |
|
Dải đo |
0–2000 ppm |
|
Độ chính xác |
±(50 ppm + 5% giá trị đọc) |
|
Ngõ ra |
0–10 V / 4–20 mA |
|
Thời gian khởi động |
< 180 s |
|
Thời gian đáp ứng |
T90 ≤ 30 s |
|
Nguồn |
24 VAC/DC ±10% |
|
Môi trường làm việc |
-10 đến 50 °C, 0–95% RH (không ngưng tụ) |
|
Lưu kho |
-20 đến 70 °C, 0–95% RH |
|
Cấp bảo vệ |
IP30 (gắn tường) / IP65 (ống gió) |
|
Vỏ |
ABS + PC (UL94-V0) |
Ứng dụng cảm biến CO2 CD7000
-
Thông gió theo nhu cầu (DCV): điều chỉnh van gió tươi, biến tần quạt PAU theo CO2.
-
Giám sát chất lượng không khí phòng họp, lớp học, sảnh chờ bệnh viện.
-
Bản ống gió đặt trên ống gió hồi để đại diện nồng độ CO2 của cả vùng.
🔧 Kinh nghiệm từ DLK: chức năng tự hiệu chuẩn ABC giả định khu vực có lúc về mức CO2 nền ngoài trời (ví dụ ban đêm không người); với phòng vận hành 24/7 luôn đông người nên trao đổi với DLK để chọn phương án hiệu chuẩn phù hợp.
Cảm biến thụ động hay cảm biến có ngõ ra 0–10 V, 4–20 mA?
Cảm biến thụ động (Ni1000, Pt1000, NTC) đưa trực tiếp giá trị điện trở về ngõ vào của bộ điều khiển – rẻ, bền, phù hợp khi bộ điều khiển hỗ trợ đúng loại phần tử và khoảng cách đi dây ngắn. Cảm biến có bộ chuyển đổi (transmitter) xuất 0–10 V hoặc 4–20 mA – chống nhiễu tốt hơn khi đi dây xa, dùng được với PLC hoặc bộ điều khiển hãng khác. Tín hiệu 4–20 mA phát hiện được đứt dây, thường ưu tiên cho đường dây dài trong nhà máy, trung tâm dữ liệu.
Lưu ý lắp đặt cảm biến nhiệt độ, độ ẩm, CO2
-
Cảm biến phòng: lắp cao khoảng ngang tầm thao tác, tránh nắng trực tiếp, miệng gió, nguồn nhiệt (máy in, đèn) và tường ngoài.
-
Cảm biến ống gió: đặt ở đoạn ống thẳng, đầu dò nằm khoảng giữa lòng ống; cách xa coil, bộ tạo ẩm, bộ sưởi để tránh đọc sai.
-
Ống gió lớn hoặc mặt coil có phân tầng nhiệt: dùng cảm biến trung bình (averaging).
-
Cảm biến nhúng: luôn dùng giếng nhiệt để thay thế không cần xả nước; đầu dò nằm giữa lòng ống.
-
Cảm biến CO2: đặt ở vùng thở hoặc trên ống gió hồi, tránh gần cửa ra vào, miệng gió tươi.
-
Đi dây tín hiệu tách khỏi dây động lực; kiểm tra cấu hình loại cảm biến trên bộ điều khiển trước khi chạy thử.
DLK cung cấp đầy đủ cảm biến Johnson Controls cho BMS, kèm tư vấn vị trí lắp và loại tín hiệu phù hợp với bộ điều khiển hiện có. Liên hệ hotline 093 797 2339.
So sánh các dòng cảm biến phòng và ống gió Johnson Controls
|
Dòng |
Đại lượng đo |
Kiểu lắp |
Tín hiệu |
|
TE-6300 |
Nhiệt độ – thụ động (Ni1000, Pt1000, NTC) |
Ống gió, tường, ngoài trời, nhúng, kẹp ống |
Điện trở |
|
HT7000 |
Nhiệt độ / nhiệt độ + độ ẩm |
Ống gió, gắn tường, nhúng |
0–10 V hoặc 4–20 mA |
|
HE-69 |
Nhiệt độ + độ ẩm ống gió |
Ống gió |
Ni/Pt + 0–10 V |
|
RS7000 |
Nhiệt độ, độ ẩm phòng có LCD |
Âm tường |
0–10 VDC |
|
NSA7000 |
Cảm biến phòng mạng SA Bus |
Gắn tường |
SA Bus |
|
TE730 |
Nhiệt độ phòng có núm chỉnh |
Gắn tường |
Pt1000 / SA Bus |
|
CD7000 |
CO2 0–2000 ppm |
Ống gió, gắn tường |
0–10 V / 4–20 mA |
|
CD-P, CD-W |
CO2 NDIR 2 kênh |
Ống gió, gắn tường |
Analog / BACnet, Modbus |
Tổng hợp từ catalog từng dòng.
Xem chi tiết từng dòng: TE-6300, HT7000, HE-69, RS7000, NSA7000, TE730, CD-P, CD-W.
Câu hỏi thường gặp về CD7000
CD7000 khác CD-P, CD-W thế nào?
CD7000 là dòng cơ bản dải 0–2000 ppm; CD-P, CD-W có cảm biến NDIR 2 kênh và dải chỉnh tới 10.000 ppm.
CD7000 có đo nhiệt độ, độ ẩm không?
Không, CD7000 chỉ đo CO2. Kết hợp HT7000 nếu cần nhiệt độ, độ ẩm.
Dải đo có chỉnh được không?
Catalog chỉ có dải mặc định 0–2000 ppm.
CD7000 cần nguồn gì?
Nguồn 24 VAC/DC ±10%.
Thời gian khởi động của CD7000?
Dưới 180 giây; thời gian đáp ứng T90 ≤ 30 giây.
