HE-69 Johnson Controls – Cảm biến nhiệt độ độ ẩm ống gió

Liên hệLiên hệ với chúng tôi để được tư vấn và báo giá

Thông tin sản phẩm

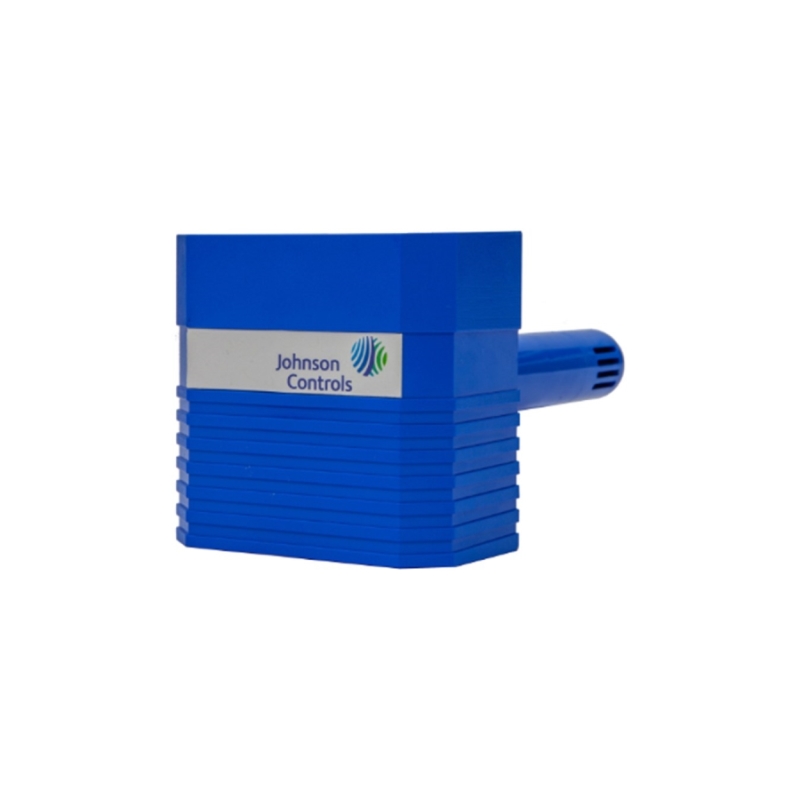

HE-69 Johnson Controls là dòng cảm biến nhiệt độ độ ẩm ống gió (duct probe) kết hợp đo độ ẩm và nhiệt độ trong vỏ nhựa toàn phần, lắp trong ống gió AHU. Độ chính xác độ ẩm ±2% hoặc ±3% RH, phần tử nhiệt độ Ni1000 hoặc Pt1000 Class A.

Cảm biến HE-69 dùng nguồn 12–30 VDC hoặc 18–30 VAC, ngõ ra độ ẩm 0–10 VDC (chọn được 0–5 VDC). Thông tin nhiệt độ và độ ẩm từ HE-69 giúp tính chính xác enthalpy cho chiến lược economizer tiết kiệm năng lượng và theo dõi độ ẩm ống gió theo khuyến nghị thông gió ASHRAE.

Catalog Johnson Controls HE-69 – Cảm biến nhiệt độ độ ẩm ống gió (PDF)

Thẻ:

🚚 Nhập khẩu trực tiếp bởi DLK TRADING SERVICE COMPANY LIMITED.
✅ Chất lượng : Hàng mới 100%, đảm bảo chính hãng, đầy đủ hồ sơ nhập khẩu.
🛠️ Bảo hành : 12 tháng, (tùy chọn 36 tháng).
📞 Phone : 0937972339

Đặc tính kĩ thuật
Tên của sản phẩm
Tài liệu kĩ thuật hợp chuẩn

Bảng chọn cảm biến nhiệt độ độ ẩm ống gió HE-69

Mã	Cảm biến nhiệt độ	Độ chính xác độ ẩm	Ngõ ra	Kiểu vỏ
HE-69120NP-0	Ni1000	±2% RH	Tỷ lệ 0–10 V	Ống gió, đầu dò
HE-69130NP-0	Ni1000	±3% RH	Tỷ lệ 0–10 V	Ống gió, đầu dò
HE-69520NP-0	Pt1000 Class A	±2% RH	Tỷ lệ 0–10 V	Ống gió, đầu dò
HE-69530NP-0	Pt1000 Class A	±3% RH	Tỷ lệ 0–10 V	Ống gió, đầu dò

Mã: HE (cảm biến độ ẩm, phần tử) – 69 – loại nhiệt độ (1 = Ni 1 kΩ, 5 = Pt 1 kΩ Class A) – độ chính xác (2 = ±2%, 3 = ±3%) – 0 (0–10 VDC) – N – P (đầu dò ống gió) – 0 (logo Johnson Controls).

Đặc tính kỹ thuật HE-69

Nguồn	12–30 VDC hoặc 18–30 VAC 50/60 Hz, Class 2
Dòng tiêu thụ	DC: 5 mA; AC: 14 mA (chưa tính tải)
Tín hiệu	0–5 VDC hoặc 0–10 VDC, tải tối đa 1 kΩ
Độ chính xác độ ẩm HE-69x2	±2% RH (20–80% RH); ±4% RH (10–20% và 80–90% RH) ở 25 °C
Độ chính xác độ ẩm HE-69x3	±3% RH (20–80% RH); ±5% RH (10–20% và 80–90% RH) ở 25 °C
Hệ số nhiệt độ ẩm	-0,03% RH/°C
Ni màng mỏng	1 kΩ ở 21 °C; ±0,18 °C ở 21 °C; ≈ 5 Ω/°C
Pt màng mỏng	1 kΩ ở 0 °C; ±0,36 °C ở 21 °C; ≈ 4 Ω/°C
Đấu dây	Cầu đấu vít 3 cực và 2 cực; dây 16–24 AWG (khuyến nghị 18 AWG)
Môi trường làm việc	0 đến 60 °C, 0–100% RH, điểm sương tối đa 29,4 °C
Giới hạn chịu đựng	-40 đến 60 °C
Kích thước	Vỏ 83 × 83 × 210 mm; đầu dò dài 159 mm, Ø25 mm
Khối lượng	0,3 kg
Chứng nhận	UL Listed (plenum UL 2043), cUL, CE, RCM

Ưu điểm của HE-69

Kiểm tra và hiệu chuẩn bằng thiết bị đạt chuẩn NIST; model ±2% RH kèm chứng chỉ hiệu chuẩn.
Chọn được dải điện áp ngõ ra, phù hợp cả hệ đang vận hành và hệ mới.
Đầu dò toàn nhựa cải thiện đáp ứng nhiệt, đạt chuẩn chống cháy UL cho plenum; đạt quy định môi trường Blue Angel (Đức), TCO'95 (Thụy Điển).
Phần tử độ ẩm đo toàn dải 0–100% RH.

🔧 Kinh nghiệm từ DLK: đặt HE-69 trên ống gió hồi hoặc gió tươi ở đoạn thẳng, cách xa coil và bộ tạo ẩm để tránh đọc sai; với AHU phòng sạch, dược phẩm nên chọn bản ±2% RH có chứng chỉ hiệu chuẩn.

Cảm biến thụ động hay cảm biến có ngõ ra 0–10 V, 4–20 mA?

Cảm biến thụ động (Ni1000, Pt1000, NTC) đưa trực tiếp giá trị điện trở về ngõ vào của bộ điều khiển – rẻ, bền, phù hợp khi bộ điều khiển hỗ trợ đúng loại phần tử và khoảng cách đi dây ngắn. Cảm biến có bộ chuyển đổi (transmitter) xuất 0–10 V hoặc 4–20 mA – chống nhiễu tốt hơn khi đi dây xa, dùng được với PLC hoặc bộ điều khiển hãng khác. Tín hiệu 4–20 mA phát hiện được đứt dây, thường ưu tiên cho đường dây dài trong nhà máy, trung tâm dữ liệu.

Lưu ý lắp đặt cảm biến nhiệt độ, độ ẩm, CO2

Cảm biến phòng: lắp cao khoảng ngang tầm thao tác, tránh nắng trực tiếp, miệng gió, nguồn nhiệt (máy in, đèn) và tường ngoài.
Cảm biến ống gió: đặt ở đoạn ống thẳng, đầu dò nằm khoảng giữa lòng ống; cách xa coil, bộ tạo ẩm, bộ sưởi để tránh đọc sai.
Ống gió lớn hoặc mặt coil có phân tầng nhiệt: dùng cảm biến trung bình (averaging).
Cảm biến nhúng: luôn dùng giếng nhiệt để thay thế không cần xả nước; đầu dò nằm giữa lòng ống.
Cảm biến CO2: đặt ở vùng thở hoặc trên ống gió hồi, tránh gần cửa ra vào, miệng gió tươi.
Đi dây tín hiệu tách khỏi dây động lực; kiểm tra cấu hình loại cảm biến trên bộ điều khiển trước khi chạy thử.

DLK cung cấp đầy đủ cảm biến Johnson Controls cho BMS, kèm tư vấn vị trí lắp và loại tín hiệu phù hợp với bộ điều khiển hiện có. Liên hệ hotline 093 797 2339.

So sánh các dòng cảm biến phòng và ống gió Johnson Controls

Dòng	Đại lượng đo	Kiểu lắp	Tín hiệu
TE-6300	Nhiệt độ – thụ động (Ni1000, Pt1000, NTC)	Ống gió, tường, ngoài trời, nhúng, kẹp ống	Điện trở
HT7000	Nhiệt độ / nhiệt độ + độ ẩm	Ống gió, gắn tường, nhúng	0–10 V hoặc 4–20 mA
HE-69	Nhiệt độ + độ ẩm ống gió	Ống gió	Ni/Pt + 0–10 V
RS7000	Nhiệt độ, độ ẩm phòng có LCD	Âm tường	0–10 VDC
NSA7000	Cảm biến phòng mạng SA Bus	Gắn tường	SA Bus
TE730	Nhiệt độ phòng có núm chỉnh	Gắn tường	Pt1000 / SA Bus
CD7000	CO2 0–2000 ppm	Ống gió, gắn tường	0–10 V / 4–20 mA
CD-P, CD-W	CO2 NDIR 2 kênh	Ống gió, gắn tường	Analog / BACnet, Modbus
