Bảng chọn model động cơ van gió M9208
|
Mã M9208-… |
Thời gian động cơ (s) |
Thời gian lò xo (s) |
Tín hiệu điều khiển |
Nguồn (50/60 Hz) |
2 công tắc phụ |
|

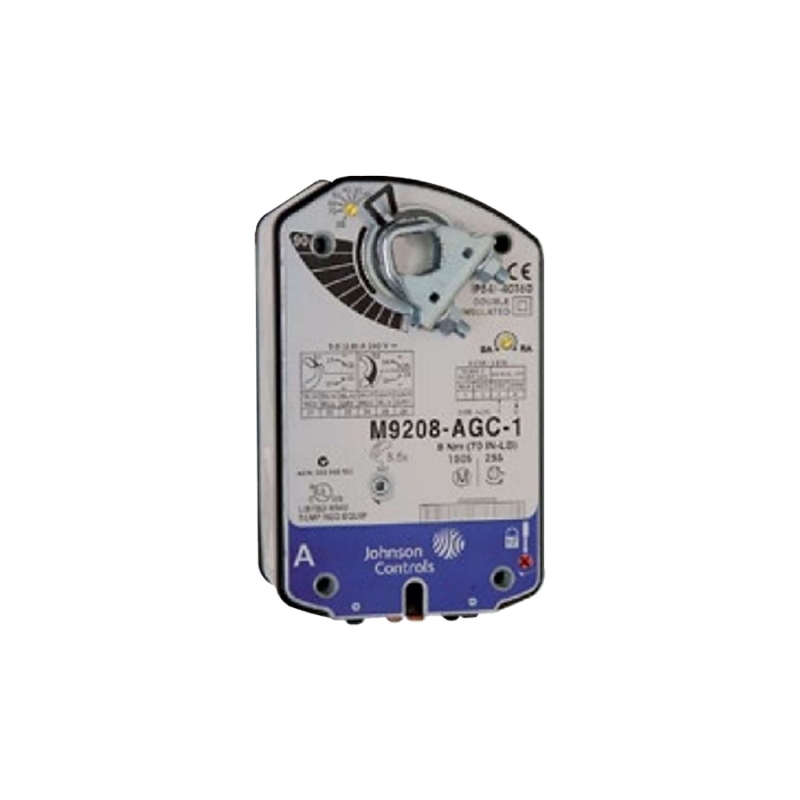

AGA-1 / AGC-1 |
150 |
17–25 |
On/off và floating |
24 VAC/DC |
AGC: có |
|
BGA-1 / BGC-1 |
55–71 |
13–26 |
On/off |
24 VAC |
BGC: có |
|
BDA-1 / BDC-1 |
55–71 |
13–26 |
On/off |
230 VAC |
BDC: có |
|
GGA-1 / GGC-1 |
150 |
17–25 |
Tỷ lệ 0–10 VDC / 2–10 VDC |
100–240 VAC (theo catalog) |
GGC: có |
Ký tự A = không công tắc phụ, C = có 2 công tắc phụ tích hợp. Nguồn bản GGA/GGC ghi theo Ordering Information của catalog; DLK đang xin hãng xác nhận lại.
Đặc tính kỹ thuật động cơ van gió M9208
|
Mômen |
8 Nm |
|
Kiểu hồi |
Lò xo hồi – về vị trí an toàn khi mất điện |
|
Nguồn |
24 VAC/DC, 24 VAC, 230 VAC hoặc 100–240 VAC tùy model |
|
Tín hiệu điều khiển |
On/off, floating, tỷ lệ 0–10 VDC / 2–10 VDC |
|
Kết nối cơ khí |
Trục tròn Ø8–16 mm hoặc vuông 6–12 mm; khớp nối M9208-600 (tùy chọn) cho trục tròn Ø12–19 mm hoặc vuông 10–14 mm |
|
Đấu dây |
Cáp liền, lõi có màu và đánh số |
|
Chỉnh tay |
Tay quay chỉnh vị trí |
|
Công tắc phụ |
Tùy chọn 2 công tắc tích hợp |
|
Cấp bảo vệ |
IP54 |
|
Kích thước |
99 × 160,7 × 57,5 mm (rộng × cao × sâu) |
Ứng dụng động cơ van gió lò xo hồi M9208
-
Van gió tươi, van gió hồi, van gió xả của AHU cần về vị trí an toàn khi mất điện.
-
Van gió ống gió cỡ trung, nơi M9203 (3 Nm) không đủ mômen.
-
Lắp lên van bi VG1000 DN32–DN50 (bản VA9208) khi cần van nước có lò xo hồi.
-
Bản có 2 công tắc phụ dùng để xác nhận trạng thái mở/đóng về BMS.
🔧
Kinh nghiệm từ DLK: khi chọn M9208 cho van gió, tính mômen theo diện tích van gió và chênh áp; nếu sát ngưỡng 8 Nm nên lên
M9220 20 Nm để động cơ không bị quá tải khi lò xo hồi.
Cách chọn động cơ van gió đúng kỹ thuật
-
Mômen yêu cầu: lấy theo dữ liệu của nhà sản xuất van gió (phụ thuộc diện tích cánh, kiểu cánh, chênh áp và vận tốc gió); chọn động cơ có mômen định mức lớn hơn mômen yêu cầu, có dự phòng.
-
Trạng thái khi mất điện: van gió tươi, van gió chống đóng băng coil hoặc van gió cần về vị trí an toàn thì chọn loại lò xo hồi; van gió điều chỉnh thông thường dùng loại không lò xo hồi để tiết kiệm chi phí.
-
Nguồn và tín hiệu: đồng bộ với bộ điều khiển – 24 VAC/DC cho DDC, BMS; nguồn 230 VAC khi điều khiển trực tiếp bằng tủ điện; tín hiệu on/off, floating (3 dây) hoặc tỷ lệ 0(2)–10 VDC.
-
Cỡ trục và kiểu lắp: kiểm tra đường kính trục tròn hoặc cạnh trục vuông nằm trong dải kẹp của động cơ; nếu không lắp trực tiếp được thì dùng bộ lắp từ xa, tay quay.
-
Giám sát trạng thái: cần xác nhận mở/đóng về BMS thì chọn bản có công tắc phụ hoặc tín hiệu phản hồi vị trí.
-
Môi trường lắp đặt: ngoài trời hoặc nơi ẩm cần bộ chắn thời tiết; khu vực plenum cần động cơ đạt chuẩn plenum.
Lắp đặt và chạy thử động cơ van gió
-
Đưa cánh van gió về vị trí an toàn (thường là đóng) trước khi gá động cơ.
-
Lồng động cơ vào trục, lắp giá chống xoay rồi mới siết kẹp trục; không để thân động cơ bị ép lệch.
-
Chọn chiều quay CW/CCW phù hợp với chiều mở của van gió; đặt giới hạn góc quay nếu van gió không quay đủ 90°.
-
Đấu dây theo màu và số lõi in trên nhãn; tách riêng dây tín hiệu với dây động lực.
-
Cấp nguồn, chạy hết hành trình đóng – mở, kiểm tra cánh van đóng kín và không kẹt.
-
Với loại lò xo hồi: ngắt nguồn để kiểm tra van tự về vị trí an toàn; với loại có công tắc phụ: kiểm tra điểm tác động công tắc.
DLK hỗ trợ tính chọn mômen theo kích thước van gió thực tế, cung cấp phụ kiện lắp đặt và tài liệu đấu dây tiếng Việt cho nhà thầu cơ điện. Liên hệ hotline 093 797 2339 để được tư vấn chọn động cơ van gió phù hợp cho từng hạng mục AHU, PAU, VAV.
So sánh các dòng động cơ van gió Johnson Controls
|
Dòng |
Mômen |
Lò xo hồi |
Nguồn |
Ứng dụng tiêu biểu |
|
M9104 |
4 Nm |
Không |
24 VAC hoặc 100–240 VAC |
Van gió nhỏ, VAV; bản VA9104 cho van bi VG1000 |
|
M9203 |
3 Nm |
Có |
24 VAC/DC hoặc 100–240 VAC |
Van gió nhỏ cần vị trí an toàn |
|
M9208 |
8 Nm |
Có |
24 VAC/DC, 24 VAC, 230 VAC |
Van gió cỡ trung, gió tươi AHU |
|
M9220 |
20 Nm |
Có |
24 VAC/DC hoặc 230 VAC |
Van gió lớn; van bi VG12F5 |
|
M9300 |
8–35 Nm |
Không |
24 VAC/DC hoặc 85–264 VAC |
Van gió vừa và lớn; van bi, van bướm |
Tổng hợp từ catalog từng dòng; thông số chi tiết xem bảng chọn model ở trên và catalog PDF.
Xem chi tiết từng dòng: M9104, M9203, M9220, M9300.
Câu hỏi thường gặp về M9208
M9208 lắp được trục lớn hơn 16 mm không?
Được, dùng khớp nối M9208-600 cho trục tròn Ø12–19 mm hoặc vuông 10–14 mm.
Thời gian lò xo hồi của M9208 là bao lâu?
17–25 s (bản AGA, GGA) và 13–26 s (bản BGA, BDA) theo catalog.
M9208 và VA9208 khác nhau thế nào?
VA9208 là bản lắp van bi VG1000; M9208 lắp trục van gió.
M9208 có tay quay chỉnh tay không?
Có, chỉnh vị trí bằng tay quay khi không có nguồn.
Có bộ chắn thời tiết cho M9208 không?
Có, mã M9000-322 cho ứng dụng van gió.
