Bảng chọn model động cơ van gió M9220
|
Mã M9220-… |
Thời gian động cơ (s) |
Thời gian lò xo (s) |
Tín hiệu điều khiển |
Nguồn (50/60 Hz) |
2 công tắc phụ |
|
AGA-1 / AGC-1 |
150 |
20 |
On/off và floating |
24 VAC/DC |
AGC: có |
|
BDA-1 / BDC-1 |
25–57 |
11–15 |
On/off |
230 VAC |
BDC: có |
|
BGA-1 / BGC-1 |
25–57 |
11–15 |
On/off |
24 VAC/DC |
BGC: có |
|
GGA-1 / GGC-1 |
150 |
26 |
Tỷ lệ (2)–10 VDC |
24 VAC/DC |
GGC: có |
|
HGA-1 / HGC-1 |
150 |
26 |
Tỷ lệ 0(2)–10 VDC, chỉnh span/offset |
24 VAC/DC |
HGC: có |
Ký tự A = không công tắc phụ, C = có 2 công tắc phụ tích hợp.

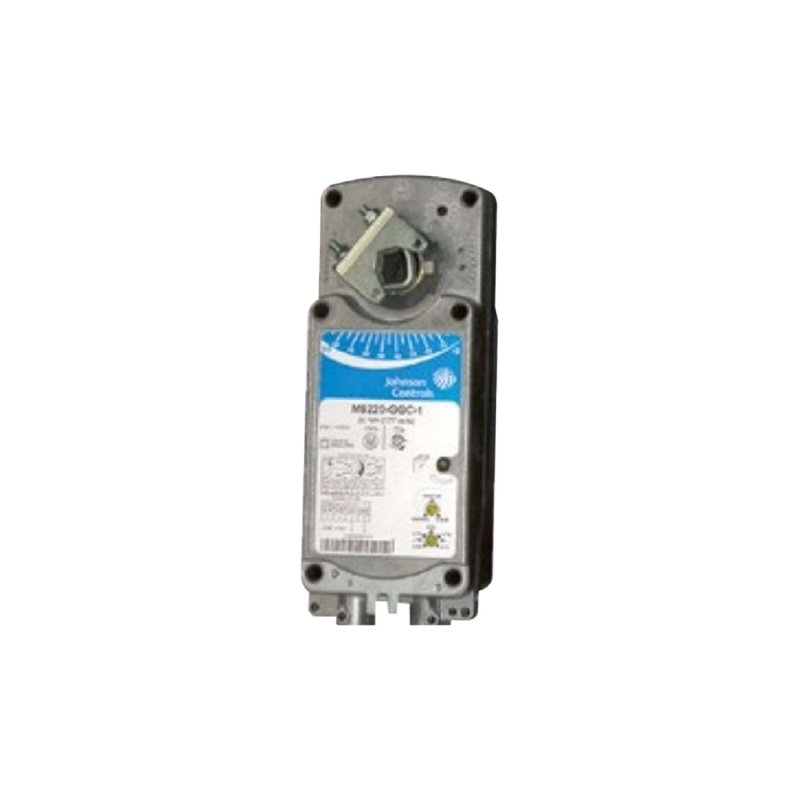

Đặc tính kỹ thuật động cơ van gió M9220
|
Mômen |
20 Nm |
|
Kiểu hồi |
Lò xo hồi – về vị trí an toàn khi mất điện |
|
Nguồn |
24 VAC/DC hoặc 230 VAC |
|
Tín hiệu điều khiển |
On/off, floating, tỷ lệ (2)–10 VDC, tỷ lệ 0(2)–10 VDC có span/offset |
|
Kết nối cơ khí |
Trục tròn Ø12–19 mm hoặc vuông 10, 12, 14 mm; khớp nối M9220-600 (tùy chọn) cho trục tròn Ø19–27 mm hoặc vuông 16, 18, 19 mm |
|
Đấu dây |
Cáp liền, lõi có màu và đánh số |
|
Chỉnh tay |
Tay quay chỉnh vị trí |
|
Công tắc phụ |
Tùy chọn 2 công tắc tích hợp |
|
Cấp bảo vệ |
IP54 |
|
Kích thước |
102 × 262 × 81 mm (rộng × cao × sâu) |
Ứng dụng động cơ van gió lò xo hồi M9220
-
Van gió tươi, gió hồi, gió xả cỡ lớn của AHU, PAU.
-
Van gió cần về vị trí an toàn khi mất điện, chống đóng băng coil vào mùa lạnh.
-
Van bi mặt bích VG12F5 DN65–DN100 (áp đóng 500 kPa) qua khớp nối M9000-52F-C.
-
Bản HGA có chỉnh span/offset dùng cho điều khiển tuần tự (sequencing) nhiều van gió.
🔧 Kinh nghiệm từ DLK: bản on/off (BDA, BGA) có thời gian chạy 25–57 s và lò xo 11–15 s – phù hợp van gió đóng nhanh; với điều khiển tỷ lệ cần mượt, chọn GGA hoặc HGA (150 s).
Cách chọn động cơ van gió đúng kỹ thuật
-
Mômen yêu cầu: lấy theo dữ liệu của nhà sản xuất van gió (phụ thuộc diện tích cánh, kiểu cánh, chênh áp và vận tốc gió); chọn động cơ có mômen định mức lớn hơn mômen yêu cầu, có dự phòng.
-
Trạng thái khi mất điện: van gió tươi, van gió chống đóng băng coil hoặc van gió cần về vị trí an toàn thì chọn loại lò xo hồi; van gió điều chỉnh thông thường dùng loại không lò xo hồi để tiết kiệm chi phí.
-
Nguồn và tín hiệu: đồng bộ với bộ điều khiển – 24 VAC/DC cho DDC, BMS; nguồn 230 VAC khi điều khiển trực tiếp bằng tủ điện; tín hiệu on/off, floating (3 dây) hoặc tỷ lệ 0(2)–10 VDC.
-
Cỡ trục và kiểu lắp: kiểm tra đường kính trục tròn hoặc cạnh trục vuông nằm trong dải kẹp của động cơ; nếu không lắp trực tiếp được thì dùng bộ lắp từ xa, tay quay.
-
Giám sát trạng thái: cần xác nhận mở/đóng về BMS thì chọn bản có công tắc phụ hoặc tín hiệu phản hồi vị trí.
-
Môi trường lắp đặt: ngoài trời hoặc nơi ẩm cần bộ chắn thời tiết; khu vực plenum cần động cơ đạt chuẩn plenum.
Lắp đặt và chạy thử động cơ van gió
-
Đưa cánh van gió về vị trí an toàn (thường là đóng) trước khi gá động cơ.
-
Lồng động cơ vào trục, lắp giá chống xoay rồi mới siết kẹp trục; không để thân động cơ bị ép lệch.
-
Chọn chiều quay CW/CCW phù hợp với chiều mở của van gió; đặt giới hạn góc quay nếu van gió không quay đủ 90°.
-
Đấu dây theo màu và số lõi in trên nhãn; tách riêng dây tín hiệu với dây động lực.
-
Cấp nguồn, chạy hết hành trình đóng – mở, kiểm tra cánh van đóng kín và không kẹt.
-
Với loại lò xo hồi: ngắt nguồn để kiểm tra van tự về vị trí an toàn; với loại có công tắc phụ: kiểm tra điểm tác động công tắc.
DLK hỗ trợ tính chọn mômen theo kích thước van gió thực tế, cung cấp phụ kiện lắp đặt và tài liệu đấu dây tiếng Việt cho nhà thầu cơ điện. Liên hệ hotline 093 797 2339 để được tư vấn chọn động cơ van gió phù hợp cho từng hạng mục AHU, PAU, VAV.
So sánh các dòng động cơ van gió Johnson Controls
|
Dòng |
Mômen |
Lò xo hồi |
Nguồn |
Ứng dụng tiêu biểu |
|
M9104 |
4 Nm |
Không |
24 VAC hoặc 100–240 VAC |
Van gió nhỏ, VAV; bản VA9104 cho van bi VG1000 |
|
M9203 |
3 Nm |
Có |
24 VAC/DC hoặc 100–240 VAC |
Van gió nhỏ cần vị trí an toàn |
|
M9208 |
8 Nm |
Có |
24 VAC/DC, 24 VAC, 230 VAC |
Van gió cỡ trung, gió tươi AHU |
|
M9220 |
20 Nm |
Có |
24 VAC/DC hoặc 230 VAC |
Van gió lớn; van bi VG12F5 |
|
M9300 |
8–35 Nm |
Không |
24 VAC/DC hoặc 85–264 VAC |
Van gió vừa và lớn; van bi, van bướm |
Tổng hợp từ catalog từng dòng; thông số chi tiết xem bảng chọn model ở trên và catalog PDF.
Xem chi tiết từng dòng: M9104, M9203, M9208, M9300.
Câu hỏi thường gặp về M9220
M9220 lắp trục 20–27 mm được không?
Được, dùng khớp nối M9220-600 cho trục tròn Ø19–27 mm hoặc vuông 16, 18, 19 mm.
Khác biệt giữa GGA và HGA?
GGA nhận tín hiệu tỷ lệ (2)–10 VDC; HGA nhận 0(2)–10 VDC và chỉnh được span, offset.
Van gió cần trên 20 Nm thì chọn gì?
Dùng M9300 bản M9335 35 Nm (không lò xo hồi) hoặc ghép nhiều động cơ theo thiết kế.
M9220 có tay quay chỉnh tay không?
Có, theo catalog động cơ có chỉnh vị trí bằng tay quay.
Cấp bảo vệ của M9220?
IP54.
